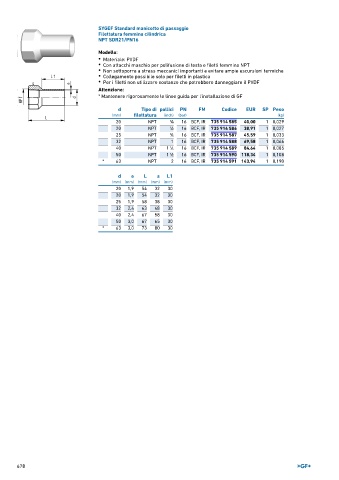

Page 678 - GEORGFISCHER - LISTINO 896

SYGEF Standard manicotto di passaggio
Filettatura femmina cilindrica
NPT SDR21/PN16

Modello:
• Materiale: PVDF
• Con attacchi maschio per polifusione di testa e filetti femmina NPT
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

Attenzione:
* Mantenere rigorosamente le linee guida per l'installazione di GF

d Tipo di pollici PN FM Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 NPT 3 ∕8 16 BCF, IR 735 914 585 40,00 1 0,029
20 NPT 1 ∕2 16 BCF, IR 735 914 586 38,91 1 0,027
25 NPT 3 ∕4 16 BCF, IR 735 914 587 45,59 1 0,033
32 NPT 1 16 BCF, IR 735 914 588 69,58 1 0,066
40 NPT 1 ∕4 16 BCF, IR 735 914 589 84,64 1 0,085
1
50 NPT 1 ∕2 16 BCF, IR 735 914 590 118,34 1 0,108
1
* 63 NPT 2 16 BCF, IR 735 914 591 143,94 1 0,190
d e L s L1
(mm) (mm) (mm) (mm) (mm)
20 1,9 54 32 30
20 1,9 54 32 30
25 1,9 58 38 30
32 2,4 63 48 30
40 2,4 67 58 30
50 3,0 67 65 30
* 63 3,0 73 80 30
