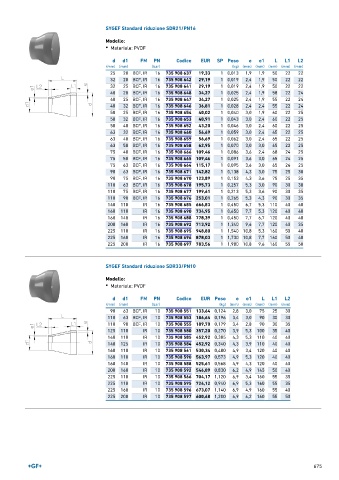

Page 675 - GEORGFISCHER - LISTINO 896
P. 675
SYGEF Standard riduzione SDR21/PN16
Modello:
• Materiale: PVDF
d d1 FM PN Codice EUR SP Peso e e1 L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
25 20 BCF, IR 16 735 908 637 19,33 1 0,013 1,9 1,9 50 22 22
32 20 BCF, IR 16 735 908 642 29,19 1 0,019 2,4 1,9 50 22 22
32 25 BCF, IR 16 735 908 641 29,19 1 0,019 2,4 1,9 50 22 22
40 20 BCF, IR 16 735 908 648 34,27 1 0,025 2,4 1,9 58 22 24
40 25 BCF, IR 16 735 908 647 34,27 1 0,025 2,4 1,9 55 22 24
40 32 BCF, IR 16 735 908 646 36,81 1 0,028 2,4 2,4 55 22 24
50 25 BCF, IR 16 735 908 654 40,02 1 0,040 3,0 1,9 60 22 25
50 32 BCF, IR 16 735 908 653 40,91 1 0,043 3,0 2,4 60 22 25
50 40 BCF, IR 16 735 908 652 43,20 1 0,046 3,0 2,4 60 22 25
63 32 BCF, IR 16 735 908 660 56,69 1 0,059 3,0 2,4 65 22 25
63 40 BCF, IR 16 735 908 659 56,69 1 0,062 3,0 2,4 65 22 25
63 50 BCF, IR 16 735 908 658 62,95 1 0,070 3,0 3,0 65 22 25
75 40 BCF, IR 16 735 908 666 109,46 1 0,086 3,6 2,4 68 24 25
75 50 BCF, IR 16 735 908 665 109,46 1 0,091 3,6 3,0 65 24 25
75 63 BCF, IR 16 735 908 664 115,17 1 0,095 3,6 3,0 65 24 25
90 63 BCF, IR 16 735 908 671 142,82 1 0,138 4,3 3,0 75 25 30
90 75 BCF, IR 16 735 908 670 123,89 1 0,153 4,3 3,6 75 25 35
110 63 BCF, IR 16 735 908 678 195,73 1 0,257 5,3 3,0 90 30 30
110 75 BCF, IR 16 735 908 677 199,61 1 0,213 5,3 3,6 90 30 35
110 90 BCF, IR 16 735 908 676 253,01 1 0,265 5,3 4,3 90 30 35
140 110 IR 16 735 908 685 666,83 1 0,450 6,7 5,3 110 40 40
160 110 IR 16 735 908 690 734,95 1 0,650 7,7 5,3 120 40 40
160 140 IR 16 735 908 688 778,39 1 0,450 7,7 6,7 120 40 40
200 160 IR 16 735 908 692 713,92 1 1,340 9,6 7,7 120 40 35
225 110 IR 16 735 908 695 948,80 1 1,540 10,8 5,3 160 50 40
225 160 IR 16 735 908 696 878,03 1 1,730 10,8 7,7 160 50 40
225 200 IR 16 735 908 697 783,56 1 1,980 10,8 9,6 160 55 50
SYGEF Standard riduzione SDR33/PN10
Modello:
• Materiale: PVDF
d d1 FM PN Codice EUR Peso e e1 L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
90 63 BCF, IR 10 735 908 551 133,64 0,124 2,8 3,0 75 25 30
110 63 BCF, IR 10 735 908 553 186,64 0,196 3,4 3,0 90 30 30
110 90 BCF, IR 10 735 908 555 189,70 0,179 3,4 2,8 90 30 35
125 110 IR 10 735 908 580 357,20 0,270 3,9 5,3 100 35 40
140 110 IR 10 735 908 585 452,92 0,385 4,3 5,3 110 40 40
140 125 IR 10 735 908 584 452,92 0,340 4,3 3,9 110 40 40
160 110 IR 10 735 908 561 530,34 0,480 4,9 3,4 120 40 40
160 110 IR 10 735 908 590 563,97 0,573 4,9 5,3 120 40 40
160 140 IR 10 735 908 588 525,61 0,568 4,9 4,3 120 40 40
200 160 IR 10 735 908 592 546,89 0,830 6,2 4,9 145 50 40
225 110 IR 10 735 908 566 704,17 1,120 6,9 3,4 160 55 35
225 110 IR 10 735 908 595 724,12 0,940 6,9 5,3 160 55 35
225 160 IR 10 735 908 596 673,07 1,140 6,9 4,9 160 55 40
225 200 IR 10 735 908 597 600,68 1,200 6,9 6,2 160 55 50
675
