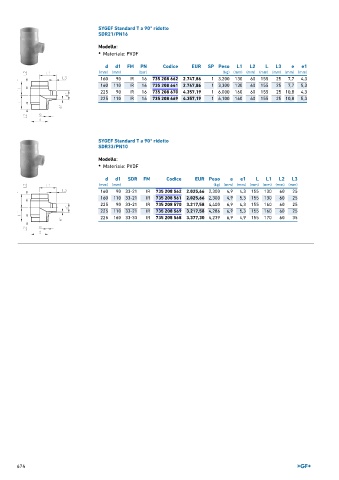

SYGEF Standard T a 90° ridotto
SDR21/PN16

Modello:
• Materiale: PVDF

d d1 FM PN Codice EUR SP Peso L1 L2 L L3 e e1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
160 90 IR 16 735 208 662 2.747,86 1 3,200 130 60 155 25 7,7 4,3
160 110 IR 16 735 208 661 2.747,86 1 3,300 130 60 155 25 7,7 5,3
225 90 IR 16 735 208 670 4.357,19 1 6,000 160 60 155 25 10,8 4,3
225 110 IR 16 735 208 669 4.357,19 1 6,100 160 60 155 25 10,8 5,3

SYGEF Standard T a 90° ridotto
SDR33/PN10
Modello:
• Materiale: PVDF

d d1 SDR FM Codice EUR Peso e e1 L L1 L2 L3
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
160 90 33-21 IR 735 208 562 2.025,66 2,300 4,9 4,3 155 130 60 25
160 110 33-21 IR 735 208 561 2.025,66 2,300 4,9 5,3 155 130 60 25
225 90 33-21 IR 735 208 570 3.217,58 4,400 6,9 4,3 155 160 60 25
225 110 33-21 IR 735 208 569 3.217,58 4,286 6,9 5,3 155 160 60 25
225 160 33-33 IR 735 208 568 3.377,30 4,239 6,9 4,9 155 170 60 35
