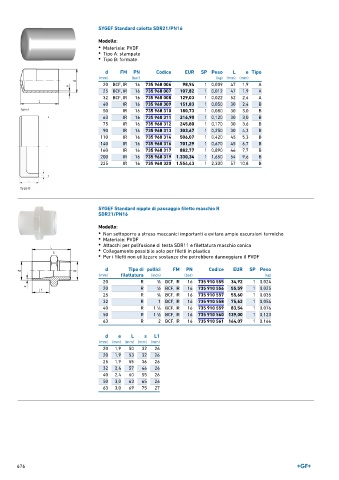

Page 676 - GEORGFISCHER - LISTINO 896

SYGEF Standard calotta SDR21/PN16
Modello:
• Materiale: PVDF
• Tipo A: stampate
• Tipo B: formate

d FM PN Codice EUR SP Peso L e Tipo
(mm) (bar) (kg) (mm) (mm)
20 BCF, IR 16 735 968 006 98,94 1 0,009 47 1,9 A
25 BCF, IR 16 735 968 007 107,82 1 0,012 47 1,9 A
32 BCF, IR 16 735 968 008 129,03 1 0,022 52 2,4 A
40 IR 16 735 968 309 151,83 1 0,050 30 2,4 B
50 IR 16 735 968 310 180,73 1 0,080 30 3,0 B
63 IR 16 735 968 311 216,90 1 0,120 30 3,0 B
75 IR 16 735 968 312 245,80 1 0,170 30 3,6 B
90 IR 16 735 968 313 303,67 1 0,250 30 4,3 B
110 IR 16 735 968 314 506,07 1 0,420 45 5,3 B
140 IR 16 735 968 316 701,29 1 0,670 45 6,7 B
160 IR 16 735 968 317 882,77 1 0,890 46 7,7 B
200 IR 16 735 968 319 1.330,34 1 1,650 54 9,6 B
225 IR 16 735 968 320 1.554,43 1 2,300 57 10,8 B

SYGEF Standard nipplo di passaggio filetto maschio R
SDR21/PN16

Modello:
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Materiale: PVDF
• Attacchi per polifusione di testa SDR11 e filettatura maschio conica
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

d Tipo di pollici FM PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 R 3 ∕8 BCF, IR 16 735 910 555 34,92 1 0,024
20 R 1 ∕2 BCF, IR 16 735 910 556 55,59 1 0,025
25 R 3 ∕4 BCF, IR 16 735 910 557 55,60 1 0,035
32 R 1 BCF, IR 16 735 910 558 75,62 1 0,054
40 R 1 ∕4 BCF, IR 16 735 910 559 83,54 1 0,076
1
50 R 1 ∕2 BCF, IR 16 735 910 560 139,00 1 0,123
1
63 R 2 BCF, IR 16 735 910 561 164,07 1 0,166
d e L s L1
(mm) (mm) (mm) (mm) (mm)
20 1,9 50 32 26
20 1,9 53 32 26
25 1,9 55 36 26
32 2,4 57 46 26
40 2,4 60 55 26
50 3,0 63 65 26
63 3,0 69 75 27

676
