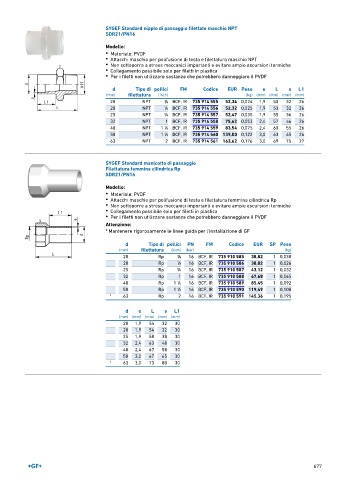

Page 677 - GEORGFISCHER - LISTINO 896

SYGEF Standard nipplo di passaggio filettato maschio NPT
SDR21/PN16

Modello:
• Materiale: PVDF
• Attacchi maschio per polifusione di testa e filettatura maschio NPT
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

d Tipo di pollici FM Codice EUR Peso e L s L1
(mm) filettatura (inch) (kg) (mm) (mm) (mm) (mm)
20 NPT 3 ∕8 BCF, IR 735 914 555 52,34 0,024 1,9 50 32 26
20 NPT 1 ∕2 BCF, IR 735 914 556 52,32 0,025 1,9 53 32 26
25 NPT 3 ∕4 BCF, IR 735 914 557 52,47 0,035 1,9 55 36 26
32 NPT 1 BCF, IR 735 914 558 75,62 0,053 2,4 57 46 26
40 NPT 1 ∕4 BCF, IR 735 914 559 83,54 0,075 2,4 60 55 26
1
50 NPT 1 ∕2 BCF, IR 735 914 560 139,00 0,122 3,0 63 65 26
1
63 NPT 2 BCF, IR 735 914 561 163,62 0,176 3,0 69 75 27

SYGEF Standard manicotto di passaggio
Filettatura femmina cilindrica Rp
SDR21/PN16
Modello:
• Materiale: PVDF
• Attacchi maschio per polifusione di testa e filettatura femmina cilindrica Rp
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

Attenzione:
* Mantenere rigorosamente le linee guida per l'installazione di GF

d Tipo di pollici PN FM Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 Rp 3 ∕8 16 BCF, IR 735 910 585 38,82 1 0,030
20 Rp 1 ∕2 16 BCF, IR 735 910 586 38,82 1 0,026
25 Rp 3 ∕4 16 BCF, IR 735 910 587 43,12 1 0,032
32 Rp 1 16 BCF, IR 735 910 588 67,68 1 0,065
40 Rp 1 ∕4 16 BCF, IR 735 910 589 85,45 1 0,092
1
50 Rp 1 ∕2 16 BCF, IR 735 910 590 119,49 1 0,108
1
* 63 Rp 2 16 BCF, IR 735 910 591 145,36 1 0,195

d e L s L1
(mm) (mm) (mm) (mm) (mm)
20 1,9 54 32 30
20 1,9 54 32 30
25 1,9 58 38 30
32 2,4 63 48 30
40 2,4 67 58 30
50 3,0 67 65 30
* 63 3,0 73 80 30
