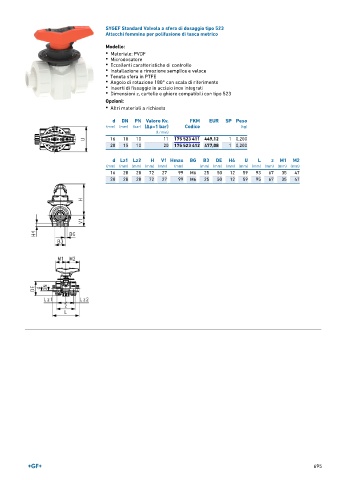

Page 695 - GEORGFISCHER - LISTINO 896
P. 695
SYGEF Standard Valvola a sfera di dosaggio tipo 523
Attacchi femmina per polifusione di tasca metrico
Modello:
• Materiale: PVDF
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523
Opzioni:
• Altri materiali a richiesta
d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 11 175 523 411 449,12 1 0,200
20 15 10 20 175 523 412 477,08 1 0,200
d Lz1 Lz2 H V1 Hmax BG B3 DE H4 U L z M1 M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 28 28 72 27 99 M6 25 50 12 59 93 67 35 47
20 28 28 72 27 99 M6 25 50 12 59 95 67 35 47
695
