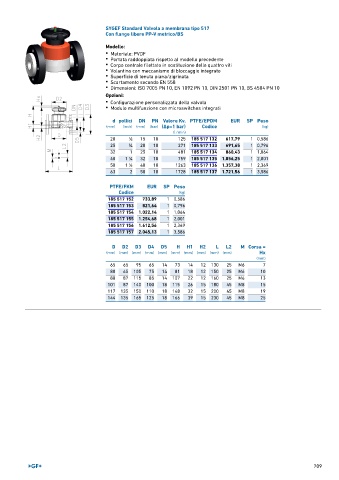

Page 709 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a membrana tipo 517
Con flange libere PP-V metrico/BS

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d pollici DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 125 185 517 132 617,79 1 0,586
25 3 ∕4 20 10 271 185 517 133 691,65 1 0,796
32 1 25 10 481 185 517 134 860,43 1 1,064
40 1 ∕4 32 10 759 185 517 135 1.056,25 1 2,001
1
50 1 ∕2 40 10 1263 185 517 136 1.357,38 1 2,369
1
63 2 50 10 1728 185 517 137 1.721,56 1 3,586
PTFE/FKM EUR SP Peso
Codice (kg)
185 517 152 733,89 1 0,586
185 517 153 821,64 1 0,796
185 517 154 1.022,14 1 1,064
185 517 155 1.254,68 1 2,001
185 517 156 1.612,56 1 2,369
185 517 157 2.045,13 1 3,586

D D2 D3 D4 D5 H H1 H2 L L2 M Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
65 65 95 65 14 73 14 12 130 25 M6 7
80 65 105 75 14 81 18 12 150 25 M6 10
88 87 115 85 14 107 22 12 160 25 M6 13
101 87 140 100 18 115 26 15 180 45 M8 15
117 135 150 110 18 148 32 15 200 45 M8 19
144 135 165 125 18 166 39 15 230 45 M8 25

709
