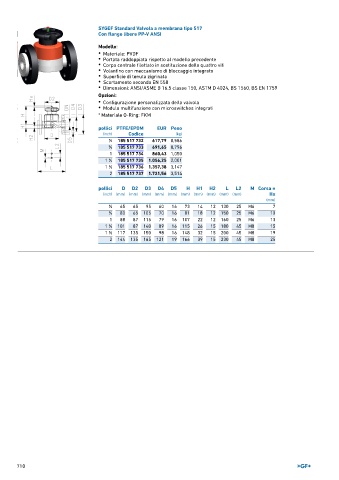

Page 710 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a membrana tipo 517
Con flange libere PP-V ANSI

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta zigrinata
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

pollici PTFE/EPDM EUR Peso
(inch) Codice (kg)
1 ∕2 185 517 732 617,79 0,586
3 185 517 733 691,65 0,796
∕4
1 185 517 734 860,43 1,050
1 185 517 735 1.056,25 2,001
1 ∕4
1
1 ∕2 185 517 736 1.357,38 3,147
2 185 517 737 1.721,56 3,514
pollici D D2 D3 D4 D5 H H1 H2 L L2 M Corsa =
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
1 65 65 95 60 16 73 14 12 130 25 M6 7
∕2
3 ∕4 80 65 105 70 16 81 18 12 150 25 M6 10
1 88 87 115 79 16 107 22 12 160 25 M6 13
1
1 ∕4 101 87 140 89 16 115 26 15 180 45 M8 15
1 117 135 150 98 16 148 32 15 200 45 M8 19
1 ∕2
2 144 135 165 121 19 166 39 15 230 45 M8 25

710
