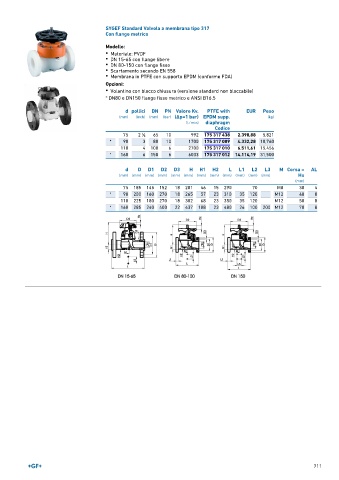

Page 711 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a membrana tipo 317
Con flange metrico

Modello:
• Materiale: PVDF
• DN 15-65 con flange libere
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Membrana in PTFE con supporto EPDM (conforme FDA)

Opzioni:
• Volantino con blocco chiusura (versione standard non bloccabile)

* DN80 e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. PTFE with EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) EPDM supp. (kg)
(l ⁄ min) diaphragm
Codice
75 2 ∕2 65 10 992 175 317 438 2.398,88 5,821
1
* 90 3 80 10 1700 175 317 009 4.332,28 10,760
110 4 100 6 2700 175 317 010 6.511,61 15,456
* 160 6 150 6 6033 175 317 012 14.114,19 31,500

d D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
75 185 145 152 18 201 46 15 290 70 M8 30 4
* 90 200 160 270 18 265 57 23 310 35 120 M12 40 8
110 225 180 270 18 302 68 23 350 35 120 M12 50 8
* 160 285 240 400 22 437 108 23 480 26 100 200 M12 70 8

711
