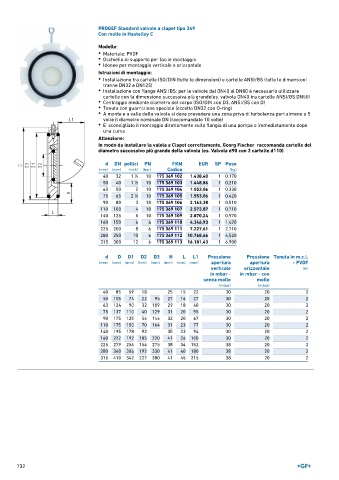

Page 732 - GEORGFISCHER - LISTINO 896

PROGEF Standard valvole a clapet tipo 369
Con molle in Hastelloy C

Modello:
• Materiale: PVDF
• Occhiello di supporto per facile montaggio
• Idonee per montaggio verticale e orizzontale

Istruzioni di montaggio:
• Installazione tra cartelle ISO/DIN (tutte le dimensioni) e cartelle ANSI/BS (tutte le dimensioni
tranne DN32 e DN125)
• Installazione con flange ANSI/BS: per le valvole dal DN40 al DN80 è necessario utilizzare
cartelle con la dimensione successiva più grande(es. valvola DN40 tra cartelle ANSI/BS DN50)
• Centraggio mediante diametro del corpo (ISO/DIN con D3, ANSI/BS con D)
• Tenuta con guarnizione speciale (eccetto DN32 con O-ring)
• A monte e a valle della valvola si deve prevedere una zona priva di turbolenza pari almeno a 5
volte il diametro nominale DN (raccomandato 10 volte)
• E' sconsigliato il montaggio direttamente sulla flangia di una pompa o immediatamente dopo
una curva
Attenzione:
In modo da installare la valola a Clapet correttamente, Georg Fischer raccomanda cartelle del
diametro successivo più grande della valvola (es. Valvola d90 con 2 cartelle d110)

d DN pollici PN FKM EUR SP Peso
(mm) (mm) (inch) (bar) Codice (kg)
40 32 1 ∕4 10 175 369 102 1.438,40 1 0,170
1
50 40 1 ∕2 10 175 369 103 1.448,86 1 0,210
1
63 50 2 10 175 369 104 1.553,06 1 0,330
75 65 2 ∕2 10 175 369 105 1.553,06 1 0,420
1
90 80 3 10 175 369 106 2.163,38 1 0,510
110 100 4 10 175 369 107 2.573,87 1 0,710
140 125 5 10 175 369 109 2.870,24 1 0,970
160 150 6 6 175 369 110 4.346,93 1 1,420
225 200 8 6 175 369 111 7.227,61 1 2,710
280 250 10 6 175 369 112 10.768,46 1 4,520
315 300 12 6 175 369 113 16.181,43 1 6,900

d D D1 D2 D3 H L L1 Pressione Pressione Tenuta in m.c.l.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) apertura apertura - PVDF
verticale orizzontale (m)
in mbar - in mbar - con
senza molle molle
(mbar) (mbar)
40 85 59 18 25 15 22 30 20 2
50 105 74 22 95 27 16 27 30 20 2
63 124 90 32 109 29 18 40 30 20 2
75 137 110 40 129 31 20 55 30 20 2
90 175 125 54 144 32 20 67 30 20 2
110 175 150 70 164 31 23 77 30 20 2
140 195 178 92 35 23 94 30 20 2
160 222 192 105 220 41 26 100 30 20 2
225 279 256 154 275 38 34 152 38 20 2
280 340 306 192 330 41 40 180 38 20 2
315 410 342 227 380 41 45 215 38 20 2

732
