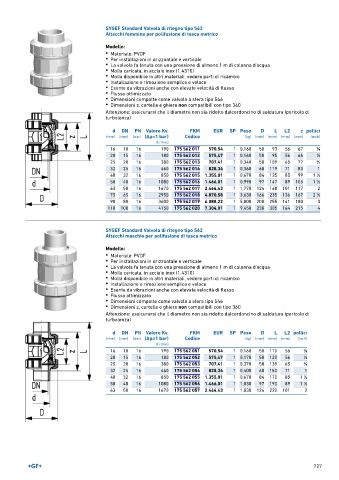

Page 727 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola di ritegno tipo 562
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN PN Valore Kv. FKM EUR SP Peso D L L2 z pollici
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) (mm) (mm) (mm) (mm) (inch)
(l ⁄ min)
16 10 16 190 175 562 011 570,54 1 0,160 50 93 56 67 3 ∕8
20 15 16 180 175 562 012 575,47 1 0,160 50 95 56 66 1 ∕2
25 20 16 380 175 562 013 707,41 1 0,340 58 109 65 77 3 ∕4
32 25 16 460 175 562 014 828,34 1 0,360 68 119 71 83 1
40 32 16 850 175 562 015 1.355,01 1 0,670 84 135 85 99 1 ∕4
1
50 40 16 1080 175 562 016 1.466,01 1 0,990 97 147 89 105 1 ∕2
1
63 50 16 1670 175 562 017 2.464,43 1 1,770 124 168 101 117 2
75 65 16 2950 175 562 018 4.870,58 1 3,630 166 235 136 167 2 ∕2
1
90 80 16 3600 175 562 019 6.088,22 1 5,800 200 255 141 180 3
110 100 16 4150 175 562 020 7.304,01 1 9,450 238 305 164 215 4

SYGEF Standard Valvola di ritegno tipo 562
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN PN Valore Kv. FKM EUR SP Peso D L L2 pollici
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) (mm) (mm) (mm) (inch)
(l ⁄ min)
16 10 16 190 175 562 051 570,54 1 0,160 50 110 56 3 ∕8
20 15 16 180 175 562 052 575,47 1 0,170 50 120 56 1 ∕2
25 20 16 380 175 562 053 707,41 1 0,370 58 139 65 3 ∕4
32 25 16 460 175 562 054 828,34 1 0,400 68 150 71 1
1
40 32 16 850 175 562 055 1.355,01 1 0,670 84 170 85 1 ∕4
50 40 16 1080 175 562 056 1.466,01 1 1,030 97 190 89 1 ∕2
1
63 50 16 1670 175 562 057 2.464,43 1 1,830 124 220 101 2

727
