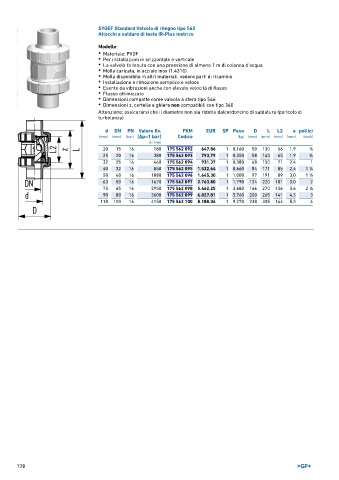

Page 728 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola di ritegno tipo 562
Attacchi a saldare di testa IR-Plus metrico

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN PN Valore Kv. FKM EUR SP Peso D L L2 e pollici
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) (mm) (mm) (mm) (mm) (inch)
(l ⁄ min)
20 15 16 180 175 562 092 647,86 1 0,160 50 130 56 1,9 1 ∕2
25 20 16 380 175 562 093 793,79 1 0,350 58 143 65 1,9 3 ∕4
32 25 16 460 175 562 094 931,37 1 0,380 68 150 71 2,4 1
40 32 16 850 175 562 095 1.522,64 1 0,660 84 171 85 2,4 1 ∕4
1
50 40 16 1080 175 562 096 1.645,30 1 1,000 97 191 89 3,0 1 ∕2
1
63 50 16 1670 175 562 097 2.763,80 1 1,790 124 220 101 3,0 2
1
75 65 16 2950 175 562 098 5.462,25 1 3,680 166 270 136 3,6 2 ∕2
90 80 16 3600 175 562 099 6.827,81 1 5,760 200 265 141 4,3 3
110 100 16 4150 175 562 100 8.188,06 1 9,270 238 305 164 5,3 4
