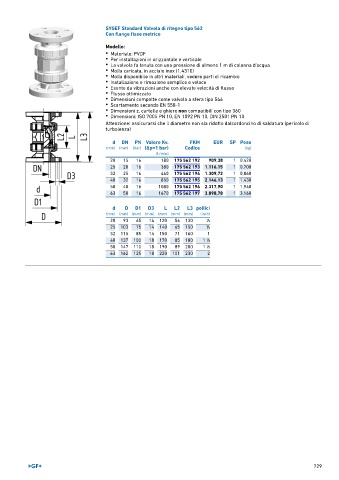

Page 729 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola di ritegno tipo 562
Con flange fisse metrico

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Scartamento secondo EN 558-1
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 180 175 562 192 909,38 1 0,420
25 20 16 380 175 562 193 1.116,15 1 0,700
32 25 16 460 175 562 194 1.309,72 1 0,860
40 32 16 850 175 562 195 2.146,13 1 1,430
50 40 16 1080 175 562 196 2.317,90 1 1,940
63 50 16 1670 175 562 197 3.898,78 1 3,160

d D D1 D3 L L2 L3 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 93 65 14 120 56 130 1 ∕2
25 103 75 14 140 65 150 3 ∕4
32 115 85 14 150 71 160 1
40 137 100 18 170 85 180 1 ∕4
1
50 147 110 18 190 89 200 1 ∕2
1
63 162 125 18 220 101 230 2
