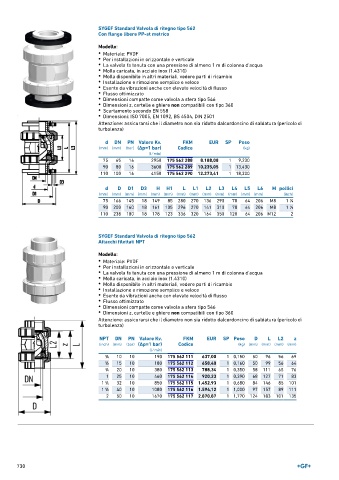

Page 730 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola di ritegno tipo 562
Con flange libere PP-st metrico

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 16 2950 175 562 288 8.188,08 1 9,230
90 80 16 3600 175 562 289 10.235,05 1 13,430
110 100 16 4150 175 562 290 12.273,41 1 18,200

d D D1 D3 H H1 L L1 L2 L3 L4 L5 L6 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
75 166 145 18 149 85 280 270 136 290 70 64 206 M8 1 ∕4
1
90 200 160 18 161 105 296 270 141 310 70 64 206 M8 1 ∕2
1
110 238 180 18 178 123 336 320 164 350 120 64 206 M12 2

SYGEF Standard Valvola di ritegno tipo 562
Attacchi filettati NPT

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

NPT DN PN Valore Kv. FKM EUR SP Peso D L L2 z
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) (mm) (mm) (mm) (mm)
(l ⁄ min)
3 175 562 111 637,00
∕8 10 10 190 1 0,150 50 96 56 69
1 15 10 180 175 562 112 658,40 1 0,160 50 99 56 64
∕2
3 ∕4 20 10 380 175 562 113 788,34 1 0,350 58 111 65 76
1 25 10 460 175 562 114 920,23 1 0,390 68 127 71 83
1
1 ∕4 32 10 850 175 562 115 1.452,93 1 0,680 84 146 85 101
1 40 10 1080 175 562 116 1.594,12 1 1,000 97 157 89 111
1 ∕2
2 50 10 1670 175 562 117 2.870,87 1 1,770 124 183 101 135

730
