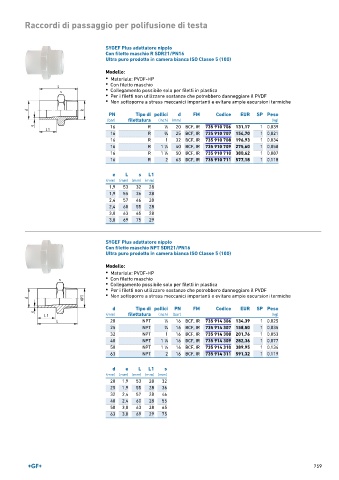

Page 759 - GEORGFISCHER - LISTINO 896

Raccordi di passaggio per polifusione di testa

SYGEF Plus adattatore nipplo
Con filetto maschio R SDR21/PN16
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP
• Con filetto maschio
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

PN Tipo di pollici d FM Codice EUR SP Peso
(bar) filettatura (inch) (mm) (kg)
16 R 1 ∕2 20 BCF, IR 735 910 706 131,17 1 0,039
16 R 3 ∕4 25 BCF, IR 735 910 707 154,70 1 0,021
16 R 1 32 BCF, IR 735 910 708 196,93 1 0,034
16 R 1 ∕4 40 BCF, IR 735 910 709 275,60 1 0,058
1
16 R 1 ∕2 50 BCF, IR 735 910 710 380,62 1 0,087
1
16 R 2 63 BCF, IR 735 910 711 577,18 1 0,118
e L s L1
(mm) (mm) (mm) (mm)
1,9 53 32 28
1,9 55 36 28
2,4 57 46 28
2,4 60 55 28
3,0 63 65 28
3,0 69 75 29

SYGEF Plus adattatore nipplo
Con filetto maschio NPT SDR21/PN16
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP
• Con filetto maschio
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

d Tipo di pollici PN FM Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 NPT 1 ∕2 16 BCF, IR 735 914 306 134,39 1 0,025
25 NPT 3 ∕4 16 BCF, IR 735 914 307 158,50 1 0,035
32 NPT 1 16 BCF, IR 735 914 308 201,76 1 0,053
40 NPT 1 ∕4 16 BCF, IR 735 914 309 282,36 1 0,077
1
50 NPT 1 ∕2 16 BCF, IR 735 914 310 389,95 1 0,134
1
63 NPT 2 16 BCF, IR 735 914 311 591,32 1 0,119
d e L L1 s
(mm) (mm) (mm) (mm) (mm)
20 1,9 53 28 32
25 1,9 55 28 36
32 2,4 57 28 46
40 2,4 60 28 55
50 3,0 63 28 65
63 3,0 69 29 75
