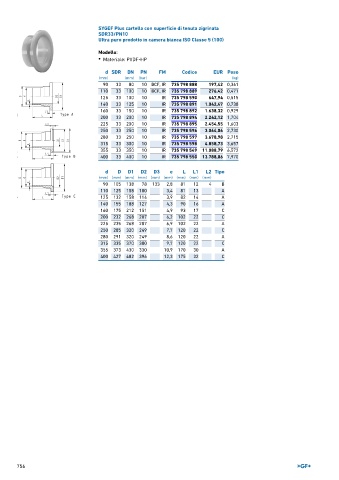

Page 756 - GEORGFISCHER - LISTINO 896

SYGEF Plus cartella con superficie di tenuta zigrinata
SDR33/PN10
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP

d SDR DN PN FM Codice EUR Peso
(mm) (mm) (bar) (kg)
90 33 80 10 BCF, IR 735 798 888 197,42 0,361
110 33 100 10 BCF, IR 735 798 889 276,42 0,471
125 33 100 10 IR 735 798 590 647,94 0,515
140 33 125 10 IR 735 798 891 1.042,47 0,738
160 33 150 10 IR 735 798 892 1.638,32 0,929
200 33 200 10 IR 735 798 894 2.242,12 1,704
225 33 200 10 IR 735 798 895 2.454,55 1,603
250 33 250 10 IR 735 798 596 3.064,06 2,730
280 33 250 10 IR 735 798 597 3.678,98 2,715
315 33 300 10 IR 735 798 598 4.858,73 3,657
355 33 350 10 IR 735 798 549 11.088,79 6,572
400 33 400 10 IR 735 798 550 13.788,06 7,970

d D D1 D2 D3 e L L1 L2 Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
90 105 138 78 133 2,8 81 12 4 B
110 125 158 100 3,4 81 13 A
125 132 158 114 3,9 82 14 A
140 155 188 127 4,3 90 16 A
160 175 212 151 4,9 93 17 C
200 232 268 207 6,2 102 22 C
225 235 268 207 6,9 102 22 A
250 285 320 249 7,7 120 22 C
280 291 320 249 8,6 120 22 A
315 335 370 300 9,7 120 22 C
355 373 430 330 10,9 170 30 A
400 427 482 396 12,3 175 32 C

756
