P. 771

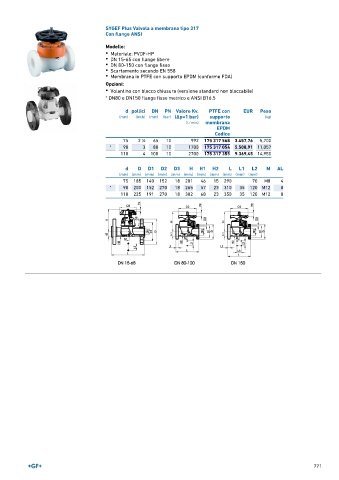

SYGEF Plus Valvola a membrana tipo 317
Con flange ANSI
Modello:
• Materiale: PVDF-HP
• DN 15-65 con flange libere
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Membrana in PTFE con supporto EPDM (conforme FDA)
Opzioni:
• Volantino con blocco chiusura (versione standard non bloccabile)
* DN80 e DN150 flange fisse metrico e ANSI B16.5
d pollici DN PN Valore Kv. PTFE con EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) supporto (kg)
(l ⁄ min) membrana
EPDM
Codice
75 2 ∕2 65 10 992 175 317 568 3.457,76 5,700
1
* 90 3 80 10 1700 175 317 054 5.508,91 11,057
110 4 100 10 2700 175 317 355 9.369,45 14,950
d D D1 D2 D3 H H1 H2 L L1 L2 M AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 140 152 18 201 46 15 290 70 M8 4
* 90 200 152 270 18 265 57 23 310 35 120 M12 8
110 225 191 270 18 302 68 23 350 35 120 M12 8
771
