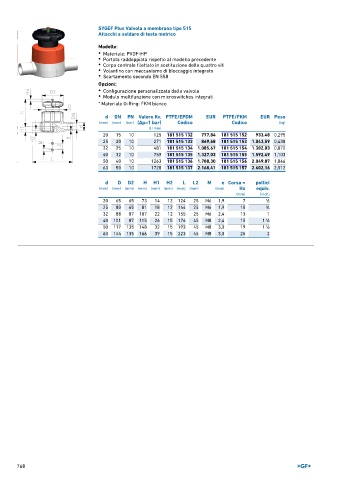

Page 768 - GEORGFISCHER - LISTINO 896

SYGEF Plus Valvola a membrana tipo 515
Attacchi a saldare di testa metrico

Modello:
• Materiale: PVDF-HP
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM bianco

d DN PN Valore Kv. PTFE/EPDM EUR PTFE/FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice Codice (kg)
(l ⁄ min)
20 15 10 125 181 515 132 777,84 181 515 152 933,48 0,295
25 20 10 271 181 515 133 869,68 181 515 153 1.043,59 0,438
32 25 10 481 181 515 134 1.085,67 181 515 154 1.302,83 0,870
40 32 10 759 181 515 135 1.327,03 181 515 155 1.592,49 1,103
50 40 10 1263 181 515 136 1.708,30 181 515 156 2.049,87 1,846
63 50 10 1728 181 515 137 2.168,41 181 515 157 2.602,16 2,512

d D D2 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 1,9 7 1 ∕2
25 80 65 81 18 12 144 25 M6 1,9 10 3 ∕4
32 88 87 107 22 12 155 25 M6 2,4 13 1
40 101 87 115 26 15 176 45 M8 2,4 15 1 ∕4
1
50 117 135 148 32 15 193 45 M8 3,0 19 1 ∕2
1
63 144 135 166 39 15 223 45 M8 3,0 25 2
