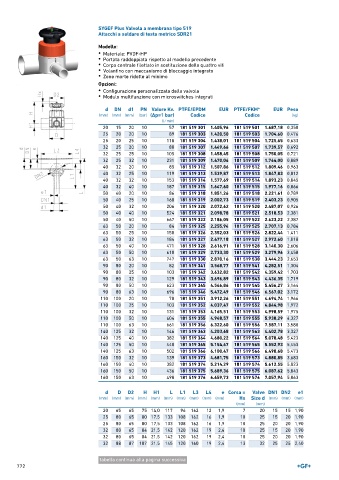

Page 772 - GEORGFISCHER - LISTINO 896

SYGEF Plus Valvola a membrana tipo 519
Attacchi a saldare di testa metrico SDR21

Modello:
• Materiale: PVDF-HP
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Zone morte ridotte al minimo

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d DN d1 PN Valore Kv. PTFE/EPDM EUR PTFE/FKM* EUR Peso
(mm) (mm) (mm) (bar) (Δp=1 bar) Codice Codice (kg)
(l ⁄ min)
20 15 20 10 57 181 519 301 1.405,96 181 519 501 1.687,18 0,350
25 20 20 10 89 181 519 303 1.420,50 181 519 503 1.704,60 0,476
25 20 25 10 118 181 519 304 1.438,01 181 519 504 1.725,65 0,633
32 25 20 10 80 181 519 307 1.449,66 181 519 507 1.739,57 0,692
32 25 25 10 105 181 519 308 1.458,45 181 519 508 1.750,05 0,721
32 25 32 10 231 181 519 309 1.470,06 181 519 509 1.764,00 0,889
40 32 20 10 85 181 519 312 1.507,86 181 519 512 1.809,46 0,963
40 32 25 10 119 181 519 313 1.539,87 181 519 513 1.847,83 0,812
40 32 32 10 153 181 519 314 1.577,69 181 519 514 1.893,23 0,845
40 32 40 10 187 181 519 315 1.647,60 181 519 515 1.977,16 0,866
50 40 20 10 86 181 519 318 1.851,26 181 519 518 2.221,61 0,789
50 40 25 10 160 181 519 319 2.002,73 181 519 519 2.403,23 0,905
50 40 32 10 206 181 519 320 2.072,62 181 519 520 2.487,07 0,926
50 40 40 10 524 181 519 321 2.098,78 181 519 521 2.518,53 2,381
50 40 50 10 667 181 519 322 2.186,05 181 519 522 2.623,22 2,387
63 50 20 10 84 181 519 325 2.255,94 181 519 525 2.707,13 0,784
63 50 25 10 150 181 519 326 2.352,03 181 519 526 2.822,44 1,411
63 50 32 10 184 181 519 327 2.477,18 181 519 527 2.972,60 1,018
63 50 40 10 471 181 519 328 2.616,91 181 519 528 3.140,30 2,606
63 50 50 10 610 181 519 329 2.733,30 181 519 529 3.279,96 3,458
63 50 63 10 747 181 519 330 2.870,16 181 519 530 3.444,23 2,653
90 80 20 10 82 181 519 341 3.568,77 181 519 541 4.282,51 1,304
90 80 25 10 103 181 519 342 3.632,82 181 519 542 4.359,42 1,703
90 80 32 10 129 181 519 343 3.696,89 181 519 543 4.436,35 1,719
90 80 50 10 623 181 519 345 4.546,86 181 519 545 5.456,27 3,164
90 80 63 10 696 181 519 346 5.472,49 181 519 546 6.567,02 3,172
110 100 20 10 78 181 519 351 3.912,26 181 519 551 4.694,74 1,966
110 100 25 10 103 181 519 352 4.037,47 181 519 552 4.844,98 1,972
110 100 32 10 131 181 519 353 4.165,51 181 519 553 4.998,59 1,975
110 100 50 10 604 181 519 355 4.948,57 181 519 555 5.938,29 4,327
110 100 63 10 661 181 519 356 6.322,60 181 519 556 7.587,11 3,580
140 125 32 10 146 181 519 363 4.203,68 181 519 563 4.402,78 3,327
140 125 40 10 382 181 519 364 4.680,22 181 519 564 5.078,48 5,423
140 125 50 10 440 181 519 365 5.154,67 181 519 565 5.552,93 5,453
140 125 63 10 502 181 519 366 6.100,47 181 519 566 6.498,68 5,473
160 150 32 10 139 181 519 373 4.681,75 181 519 573 4.880,85 3,683
160 150 40 10 382 181 519 374 5.214,29 181 519 574 5.612,55 5,823
160 150 50 10 436 181 519 375 5.689,36 181 519 575 6.087,62 5,843
160 150 63 10 498 181 519 376 6.659,73 181 519 576 7.057,94 5,863

d D D2 H H1 L L1 L3 L4 e Corsa = Valve DN1 DN2 e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx Size d (mm) (mm) (mm)
(mm) (mm)
20 65 65 75 14,0 117 96 162 12 1,9 7 20 15 15 1,90
25 80 65 80 17,5 133 108 162 16 1,9 10 25 15 20 1,90
25 80 65 80 17,5 133 108 162 16 1,9 10 25 20 20 1,90
32 80 65 84 21,5 142 120 162 19 2,4 10 25 15 20 1,90
32 80 65 84 21,5 142 120 162 19 2,4 10 25 20 20 1,90
32 88 87 107 21,5 145 120 160 19 2,4 13 32 25 25 2,40

tabella continua alla pagina successiva
772
