P. 770

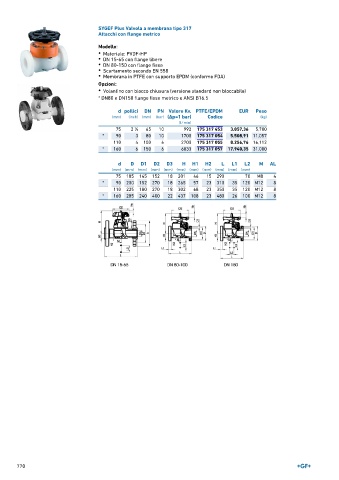

SYGEF Plus Valvola a membrana tipo 317
Attacchi con flange metrico
Modello:
• Materiale: PVDF-HP
• DN 15-65 con flange libere
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Membrana in PTFE con supporto EPDM (conforme FDA)
Opzioni:
• Volantino con blocco chiusura (versione standard non bloccabile)
* DN80 e DN150 flange fisse metrico e ANSI B16.5
d pollici DN PN Valore Kv. PTFE/EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 10 992 175 317 453 3.057,36 5,700
1
* 90 3 80 10 1700 175 317 054 5.508,91 11,057
110 4 100 6 2700 175 317 055 8.256,76 16,112
* 160 6 150 6 6033 175 317 057 17.940,35 31,000
d D D1 D2 D3 H H1 H2 L L1 L2 M AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 152 18 201 46 15 290 70 M8 4
* 90 200 152 270 18 265 57 23 310 35 120 M12 8
110 225 180 270 18 302 68 23 350 35 120 M12 8
* 160 285 240 400 22 437 108 23 480 26 100 M12 8
