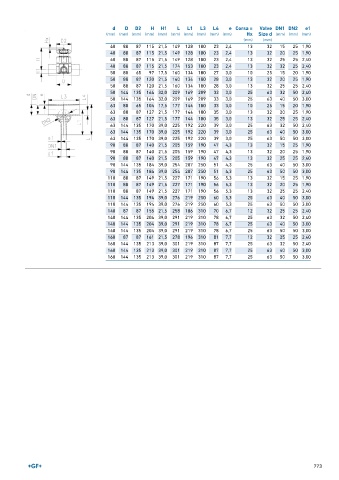

Page 773 - GEORGFISCHER - LISTINO 896
P. 773
d D D2 H H1 L L1 L3 L4 e Corsa = Valve DN1 DN2 e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx Size d (mm) (mm) (mm)
(mm) (mm)
40 88 87 115 21,5 149 128 180 23 2,4 13 32 15 25 1,90
40 88 87 115 21,5 149 128 180 23 2,4 13 32 20 25 1,90
40 88 87 115 21,5 149 128 180 23 2,4 13 32 25 25 2,40
40 88 87 115 21,5 174 153 180 23 2,4 13 32 32 25 2,40
50 80 65 97 17,5 160 134 180 27 3,0 10 25 15 20 1,90
50 88 87 120 21,5 160 134 180 28 3,0 13 32 20 25 1,90
50 88 87 120 21,5 160 134 180 28 3,0 13 32 25 25 2,40
50 144 135 164 32,0 209 169 209 33 3,0 25 63 32 50 2,40
50 144 135 164 32,0 209 169 209 33 3,0 25 63 40 50 3,00
63 80 65 104 17,5 177 144 180 33 3,0 10 25 15 20 1,90
63 88 87 127 21,5 177 144 180 35 3,0 13 32 20 25 1,90
63 88 87 127 21,5 177 144 180 35 3,0 13 32 25 25 2,40
63 144 135 170 39,0 225 192 220 39 3,0 25 63 32 50 2,40
63 144 135 170 39,0 225 192 220 39 3,0 25 63 40 50 3,00
63 144 135 170 39,0 225 192 220 39 3,0 25 63 50 50 3,00
90 88 87 140 21,5 205 159 190 47 4,3 13 32 15 25 1,90
90 88 87 140 21,5 205 159 190 47 4,3 13 32 20 25 1,90
90 88 87 140 21,5 205 159 190 47 4,3 13 32 25 25 2,40
90 144 135 184 39,0 254 207 250 51 4,3 25 63 40 50 3,00
90 144 135 184 39,0 254 207 250 51 4,3 25 63 50 50 3,00
110 88 87 149 21,5 227 171 190 56 5,3 13 32 15 25 1,90
110 88 87 149 21,5 227 171 190 56 5,3 13 32 20 25 1,90
110 88 87 149 21,5 227 171 190 56 5,3 13 32 25 25 2,40
110 144 135 194 39,0 276 219 250 60 5,3 25 63 40 50 3,00
110 144 135 194 39,0 276 219 250 60 5,3 25 63 50 50 3,00
140 87 87 155 21,5 258 186 310 70 6,7 12 32 25 25 2,40
140 144 135 204 39,0 291 219 310 78 6,7 25 63 32 50 2,40
140 144 135 204 39,0 291 219 310 78 6,7 25 63 40 50 3,00
140 144 135 204 39,0 291 219 310 78 6,7 25 63 50 50 3,00
160 87 87 161 21,5 278 196 310 81 7,7 12 32 25 25 2,40
160 144 135 213 39,0 301 219 310 87 7,7 25 63 32 50 2,40
160 144 135 213 39,0 301 219 310 87 7,7 25 63 40 50 3,00
160 144 135 213 39,0 301 219 310 87 7,7 25 63 50 50 3,00
773
