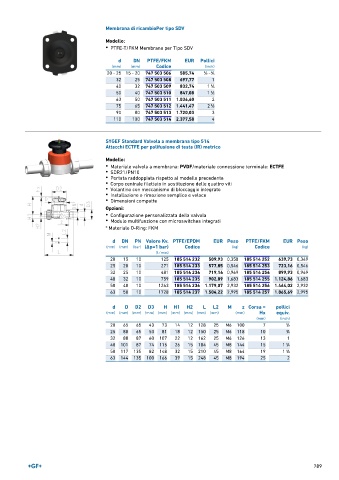

Page 789 - GEORGFISCHER - LISTINO 896

Membrana di ricambioPer tipo SDV
Modello:
• PTFE-T/FKM Membrana per Tipo SDV

d DN PTFE/FKM EUR Pollici
(mm) (mm) Codice (inch)
20 - 25 15 - 20 747 503 506 585,74 1 ∕2 - ∕4
3
32 25 747 503 508 697,77 1
40 32 747 503 509 832,74 1 ∕4
1
50 40 747 503 510 847,08 1 ∕2
1
63 50 747 503 511 1.036,60 2
75 65 747 503 512 1.441,47 2 ∕2
1
90 80 747 503 513 1.720,03 3
110 100 747 503 514 2.377,58 4

SYGEF Standard Valvola a membrana tipo 514
Attacchi ECTFE per polifusione di testa (IR) metrico
Modello:
• Materiale valvola a membrana: PVDF/materiale connessione terminale: ECTFE
• SDR21/PN10
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR Peso PTFE/FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 10 125 185 514 232 509,93 0,358 185 514 252 639,73 0,349
25 20 10 271 185 514 233 577,85 0,546 185 514 253 723,16 0,546
32 25 10 481 185 514 234 719,14 0,969 185 514 254 899,93 0,969
40 32 10 759 185 514 235 902,89 1,683 185 514 255 1.124,86 1,683
50 40 10 1263 185 514 236 1.179,07 2,932 185 514 256 1.464,02 2,932
63 50 10 1728 185 514 237 1.504,22 2,995 185 514 257 1.865,69 2,995

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 128 25 M6 100 7 1 ∕2
25 80 65 53 81 18 12 150 25 M6 118 10 3 ∕4
32 88 87 60 107 22 12 162 25 M6 126 13 1
40 101 87 74 115 26 15 184 45 M8 144 15 1 ∕4
1
50 117 135 82 148 32 15 210 45 M8 164 19 1 ∕2
1
63 144 135 100 166 39 15 248 45 M8 194 25 2

789
