Page 787 - GEORGFISCHER - LISTINO 896

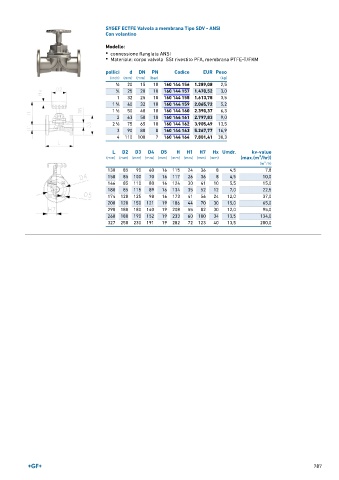

SYGEF ECTFE Valvola a membrana Tipo SDV - ANSI
Con volantino

Modello:
• connessione flangiata ANSI
• Materiale: corpo valvola SSt rivestito PFA, membrana PTFE-T/FKM

pollici d DN PN Codice EUR Peso
(inch) (mm) (mm) (bar) (kg)
1 20 15 10 160 144 156 1.289,08 2,5
∕2
3 ∕4 25 20 10 160 144 157 1.470,52 3,0
1 32 25 10 160 144 158 1.613,78 3,5
1
1 ∕4 40 32 10 160 144 159 2.065,72 5,2
1 50 40 10 160 144 160 2.390,37 6,3
1 ∕2
2 63 50 10 160 144 161 2.797,83 9,0
1 160 144 162 3.905,49
2 ∕2 75 65 10 13,5
3 90 80 8 160 144 163 5.267,77 16,9
4 110 100 7 160 144 164 7.801,41 30,3

L D2 D3 D4 D5 H H1 H7 Hx Umdr. kv-value
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (max.(m³/hr))
(m³ ⁄ h)
130 85 90 60 16 115 24 36 8 4,5 7,8
150 85 100 70 16 117 26 36 8 4,5 10,0
146 85 110 80 16 124 30 41 10 5,5 15,0
180 85 115 89 16 134 35 52 12 7,0 22,5
174 120 125 98 16 173 41 56 24 12,0 37,0
200 120 150 121 19 186 44 70 30 15,0 65,0
290 180 180 140 19 208 55 82 30 12,0 95,0
260 180 190 152 19 233 60 100 34 13,5 134,0
327 250 230 191 19 282 72 123 40 13,5 200,0

787
