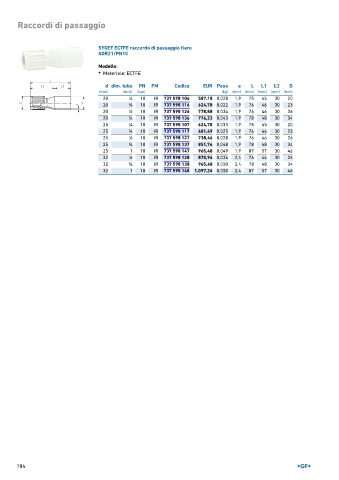

Page 784 - GEORGFISCHER - LISTINO 896

Raccordi di passaggio

SYGEF ECTFE raccordo di passaggio flare
SDR21/PN10

Modello:
• Materiale: ECTFE

d dim. tubo PN FM Codice EUR Peso e L L1 L2 D
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 1 ∕4 10 IR 737 598 106 587,18 0,028 1,9 75 45 30 20
20 3 ∕8 10 IR 737 598 116 624,78 0,022 1,9 76 46 30 23
20 1 ∕2 10 IR 737 598 126 778,88 0,034 1,9 76 46 30 26
20 3 ∕4 10 IR 737 598 136 776,23 0,043 1,9 78 48 30 34
25 1 ∕4 10 IR 737 598 107 624,78 0,033 1,9 75 45 30 20
25 3 ∕8 10 IR 737 598 117 681,49 0,025 1,9 76 46 30 23
25 1 ∕2 10 IR 737 598 127 738,46 0,028 1,9 76 46 30 26
25 3 ∕4 10 IR 737 598 137 851,76 0,048 1,9 78 48 30 34
25 1 10 IR 737 598 147 965,48 0,049 1,9 87 57 30 46
32 1 ∕2 10 IR 737 598 128 870,96 0,036 2,4 76 46 30 26
32 3 ∕4 10 IR 737 598 138 965,48 0,050 2,4 78 48 30 34
32 1 10 IR 737 598 148 1.097,26 0,050 2,4 87 57 30 46
