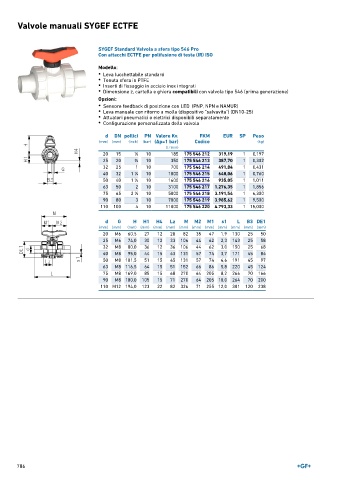

Page 786 - GEORGFISCHER - LISTINO 896

Valvole manuali SYGEF ECTFE

SYGEF Standard Valvola a sfera tipo 546 Pro
Con attacchi ECTFE per polifusione di testa (IR) ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 175 546 212 319,19 1 0,197
25 20 3 ∕4 10 350 175 546 213 387,70 1 0,302
32 25 1 10 700 175 546 214 491,84 1 0,431
40 32 1 ∕4 10 1000 175 546 215 648,06 1 0,760
1
50 40 1 ∕2 10 1600 175 546 216 935,05 1 1,011
1
63 50 2 10 3100 175 546 217 1.276,35 1 1,856
75 65 2 ∕2 10 5000 175 546 218 3.191,54 1 6,300
1
90 80 3 10 7000 175 546 219 3.985,62 1 9,500
110 100 4 10 11000 175 546 220 4.793,33 1 15,000
d G H H1 H4 Lz M M2 M1 s1 L B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 M6 60,5 27 12 28 82 35 47 1,9 130 25 50
25 M6 74,0 30 12 33 106 44 62 2,3 143 25 58
32 M8 80,0 36 12 36 106 44 62 3,0 150 25 68
40 M8 95,0 44 15 43 131 57 74 3,7 171 45 84
50 M8 101,5 51 15 45 131 57 74 4,6 191 45 97
63 M8 116,5 64 15 51 152 66 86 5,8 220 45 124
75 M8 169,0 85 15 68 270 64 205 8,2 266 70 166
90 M8 180,0 105 15 71 270 64 205 10,0 264 70 200
110 M12 194,0 123 22 82 326 71 255 12,0 301 120 238
