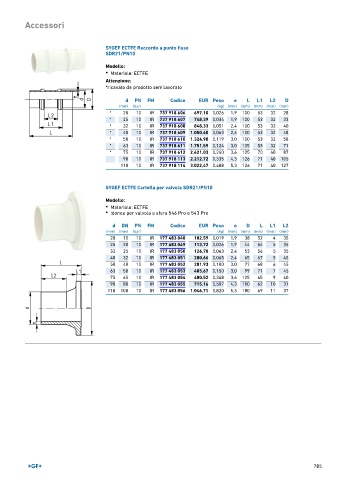

Page 785 - GEORGFISCHER - LISTINO 896

Accessori

SYGEF ECTFE Raccordo a punto fisso
SDR21/PN10

Modello:
• Materiale: ECTFE

Attenzione:
*ricavato da prodotto semilavorato

d PN FM Codice EUR Peso e L L1 L2 D
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
* 20 10 IR 737 918 606 697,10 0,026 1,9 100 53 32 28
* 25 10 IR 737 918 607 748,39 0,034 1,9 100 53 32 33
* 32 10 IR 737 918 608 848,33 0,051 2,4 100 53 32 40
* 40 10 IR 737 918 609 1.050,60 0,063 2,4 100 53 32 48
* 50 10 IR 737 918 610 1.324,98 0,119 3,0 100 53 32 58
* 63 10 IR 737 918 611 1.751,59 0,124 3,0 105 53 32 71
* 75 10 IR 737 918 612 2.621,03 0,240 3,6 125 70 40 87
90 10 IR 737 918 113 2.212,72 0,335 4,3 126 71 40 105
110 10 IR 737 918 114 3.022,47 0,488 5,3 126 71 40 127

SYGEF ECTFE Cartella per valvola SDR21/PN10

Modello:
• Materiale: ECTFE
• Idonea per valvola a sfera 546 Pro e 543 Pro

d DN PN FM Codice EUR Peso e D L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 10 IR 177 483 048 102,59 0,019 1,9 38 52 4 35
25 20 10 IR 177 483 049 113,72 0,026 1,9 44 54 5 35
32 25 10 IR 177 483 050 126,78 0,043 2,4 53 56 5 35
40 32 10 IR 177 483 051 200,66 0,065 2,4 65 67 5 45
50 40 10 IR 177 483 052 281,93 0,100 3,0 77 68 6 45
63 50 10 IR 177 483 053 405,67 0,150 3,0 99 71 7 45
75 65 10 IR 177 483 054 480,52 0,348 3,6 125 65 9 40
90 80 10 IR 177 483 055 715,16 0,507 4,3 150 62 10 31
110 100 10 IR 177 483 056 1.046,71 0,820 5,3 180 69 11 37

785
