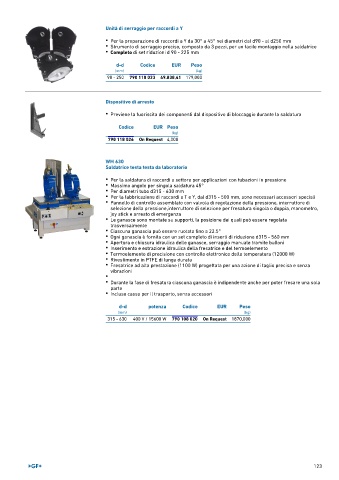

Page 123 - GEORGFISCHER - LISTINO 899

Unità di serraggio per raccordi a Y
• Per la preparazione di raccordi a Y da 30° a 45° nei diametri dal d90 - al d250 mm
• Strumento di serraggio preciso, composto da 3 pezzi, per un facile montaggio nella saldatrice
• Completo di set riduzioni d 90 - 225 mm

d-d Codice EUR Peso
(mm) (kg)
90 - 250 790 118 033 49.838,41 179,000

Dispositivo di arresto
• Previene la fuoriscita dei componenti dal dispositivo di bloccaggio durante la saldatura

Codice EUR Peso
(kg)
790 118 026 On Request 4,000

WM 630
Saldatrice testa testa da laboratorio

• Per la saldatura di raccordi a settore per applicazioni con tubazioni in pressione
• Massimo angolo per singola saldatura 45°
• Per diametri tubo d315 - 630 mm
• Per la fabbricazione di raccordi a T e Y, dal d315 - 500 mm, sono necessari accessori speciali
• Pannello di controllo assemblato con valvola di regolazione della pressione, interruttore di
selezione della pressione,interruttore di selezione per fresatura singola o doppia, manometro,
joy stick e arresto di emergenza
• Le ganasce sono montate su supporti, la posizione dei quali può essere regolata
trasversalmente
• Ciascuna ganascia può essere ruotata fino a 22.5°
• Ogni ganascia è fornita con un set completo di inserti di riduzione d315 - 560 mm
• Apertura e chiusura idraulica delle ganasce, serraggio manuale tramite bulloni
• Inserimento e estrazione idraulica della fresatrice e del termoelemento
• Termoelemento di precisione con controllo elettronico della temperatura (12000 W)
• Rivestimento in PTFE di lunga durata
• Fresatrice ad alta prestazione (1100 W) progettata per una azione di taglio precisa e senza
vibrazioni
•
• Durante la fase di fresatura ciascuna ganascia è indipendente anche per poter fresare una sola
parte
• Incluso cassa per il trasporto, senza accessori

d-d potenza Codice EUR Peso
(mm) (kg)
315 - 630 400 V / 15600 W 790 108 020 On Request 1870,000

123
