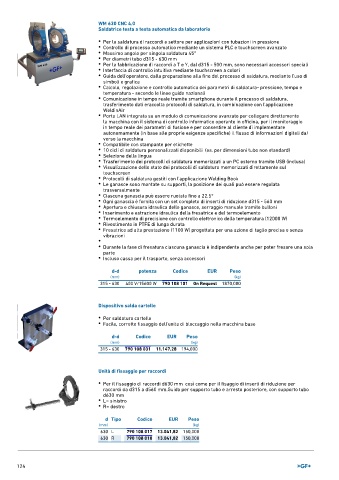

Page 124 - GEORGFISCHER - LISTINO 899

WM 630 CNC 4.0
Saldatrice testa a testa automatica da laboratorio
• Per la saldatura di raccordi a settore per applicazioni con tubazioni in pressione
• Controllo di processo automatico mediante un sistema PLC e touchscreen avanzato
• Massimo angolo per singola saldatura 45°
• Per diametri tubo d315 - 630 mm
• Per la fabbricazione di raccordi a T e Y, dal d315 - 500 mm, sono necessari accessori speciali
• Interfaccia di controllo intuitiva mediante touchscreen a colori
• Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
• Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
• Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
• Porta LAN integrata su un modulo di comunicazione avanzato per collegare direttamente
la macchina con il sistema di controllo informatico operante in officina, per il monitoraggio
in tempo reale dei parametri di fusione e per consentire al cliente di implementare
autonomamente (in base alle proprie esigenze specifiche) il flusso di informazioni digitali da/
verso la macchina
• Compatibile con stampante per etichette
• 10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
• Selezione della lingua
• Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
• Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
• Protocolli di saldatura gestiti con l'applicazione Welding Book
• Le ganasce sono montate su supporti, la posizione dei quali può essere regolata
trasversalmente
• Ciascuna ganascia può essere ruotata fino a 22.5°
• Ogni ganascia è fornita con un set completo di inserti di riduzione d315 - 560 mm
• Apertura e chiusura idraulica delle ganasce, serraggio manuale tramite bulloni
• Inserimento e estrazione idraulica della fresatrice e del termoelemento
• Termoelemento di precisione con controllo elettronico della temperatura (12000 W)
• Rivestimento in PTFE di lunga durata
• Fresatrice ad alta prestazione (1100 W) progettata per una azione di taglio precisa e senza
vibrazioni
•
• Durante la fase di fresatura ciascuna ganascia è indipendente anche per poter fresare una sola
parte
• Incluso cassa per il trasporto, senza accessori

d-d potenza Codice EUR Peso
(mm) (kg)
315 - 630 400 V/15600 W 790 108 101 On Request 1870,000

Dispositivo salda cartelle

• Per saldatura cartelle
• Facile, corretto fissaggio dell'unita di bloccaggio nella macchina base

d-d Codice EUR Peso
(mm) (kg)
315 - 630 790 108 031 11.147,28 194,000

Unità di fissaggio per raccordi

• Per il fissaggio di raccordi d630 mm così come per il fisaggio di inserti di riduzione per
raccordi da d315 a d560 mm.Guida per supporto tubo e arresto posteriore, con supporto tubo
d630 mm
• L= sinistro
• R= destro

d Tipo Codice EUR Peso
(mm) (kg)
630 L 790 108 017 13.041,82 150,000
630 R 790 108 018 13.041,82 150,000
