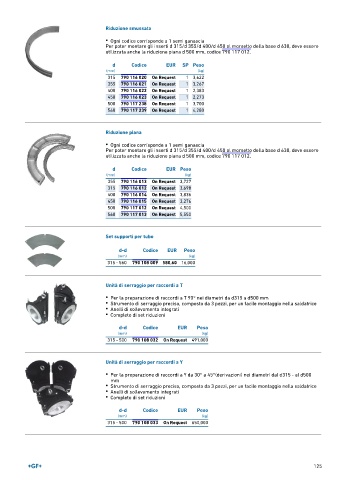

Page 125 - GEORGFISCHER - LISTINO 899

Riduzione smussata
• Ogni codice corrisponde a 1 semi ganascia
Per poter montare gli inserti d 315/d 355/d 400/d 450 al morsetto della base d 630, deve essere
utilizzata anche la riduzione piana d 500 mm, codice 790 117 012.

d Codice EUR SP Peso
(mm) (kg)
315 790 116 020 On Request 1 3,622
355 790 116 021 On Request 1 3,267
400 790 116 022 On Request 1 2,383
450 790 116 023 On Request 1 2,273
500 790 117 238 On Request 1 3,700
560 790 117 239 On Request 1 4,280

Riduzione piana

• Ogni codice corrisponde a 1 semi ganascia
Per poter montare gli inserti d 315/d 355/d 400/d 450 al morsetto della base d 630, deve essere
utilizzata anche la riduzione piana d 500 mm, codice 790 117 012.

d Codice EUR Peso
(mm) (kg)
355 790 116 013 On Request 3,727
315 790 116 012 On Request 3,698
400 790 116 014 On Request 3,836
450 790 116 015 On Request 3,276
500 790 117 012 On Request 4,500
560 790 117 013 On Request 5,550

Set supporti per tubo

d-d Codice EUR Peso
(mm) (kg)
315 - 560 790 108 009 580,60 16,000

Unità di serraggio per raccordi a T

• Per la preparazione di raccordi a T 90° nei diametri da d315 a d500 mm
• Strumento di serraggio preciso, composto da 3 pezzi, per un facile montaggio nella saldatrice
• Anelli di sollevamento integrati
• Completo di set riduzioni

d-d Codice EUR Peso
(mm) (kg)
315 - 500 790 108 032 On Request 491,000

Unità di serraggio per raccordi a Y

• Per la preparazione di raccordi a Y da 30° a 45°(derivazioni) nei diametri dal d315 - al d500
mm
• Strumento di serraggio preciso, composto da 3 pezzi, per un facile montaggio nella saldatrice
• Anelli di sollevamento integrati
• Completo di set riduzioni

d-d Codice EUR Peso
(mm) (kg)
315 - 500 790 108 033 On Request 650,000

125
