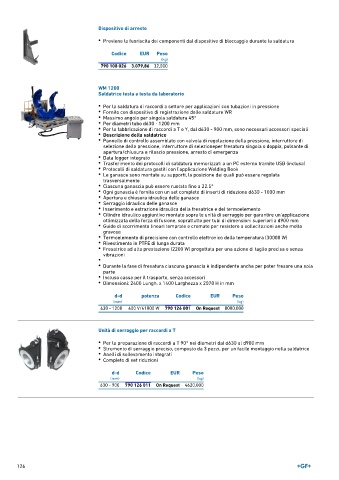

Page 126 - GEORGFISCHER - LISTINO 899

Dispositivo di arresto
• Previene la fuoriscita dei componenti dal dispositivo di bloccaggio durante la saldatura

Codice EUR Peso
(kg)
790 108 026 3.079,86 32,000

WM 1200
Saldatrice testa a testa da laboratorio

• Per la saldatura di raccordi a settore per applicazioni con tubazioni in pressione
• Fornito con dispositivo di registrazione delle saldature WR
• Massimo angolo per singola saldatura 45°
• Per diametri tubo d630 - 1200 mm
• Per la fabbricazione di raccordi a T e Y, dal d630 - 900 mm, sono necessari accessori speciali
• Descrizione della saldatrice
• Pannello di controllo assemblato con valvola di regolazione della pressione, interruttore di
selezione della pressione, interruttore di selezioneper fresatura singola o doppia, pulsante di
apertura/chiusura e rilascio pressione, arresto di emergenza
• Data logger integrato
• Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
• Protocolli di saldatura gestiti con l'applicazione Welding Book
• Le ganasce sono montate su supporti, la posizione dei quali può essere regolata
trasversalmente
• Ciascuna ganascia può essere ruotata fino a 22.5°
• Ogni ganascia è fornita con un set completo di inserti di riduzione d630 - 1000 mm
• Apertura e chiusura idraulica delle ganasce
• Serraggio idraulico delle ganasce
• Inserimento e estrazione idraulica della fresatrice e del termoelemento
• Cilindro idraulico aggiuntivo montato sopra le unità di serraggio per garantire un'applicazione
ottimizzata della forza di fusione, soprattutto per tubi di dimensioni superiori a d900 mm
• Guide di scorrimento lineari temprate e cromate per resistere a sollecitazioni anche molto
gravose
• Termoelemento di precisione con controllo elettronico della temperatura (30000 W)
• Rivestimento in PTFE di lunga durata
• Fresatrice ad alta prestazione (2200 W) progettata per una azione di taglio precisa e senza
vibrazioni
•
• Durante la fase di fresatura ciascuna ganascia è indipendente anche per poter fresare una sola
parte
• Incluso cassa per il trasporto, senza accessori
• Dimensioni: 2400 Lungh. x 1400 Larghezza x 2070 H in mm

d-d potenza Codice EUR Peso
(mm) (kg)
630 - 1200 400 V/41000 W 790 126 001 On Request 8000,000

Unità di serraggio per raccordi a T
• Per la preparazione di raccordi a T 90° nei diametri dal d630 al d900 mm
• Strumento di serraggio preciso, composto da 3 pezzi, per un facile montaggio nella saldatrice
• Anelli di sollevamento integrati
• Completo di set riduzioni

d-d Codice EUR Peso
(mm) (kg)
630 - 900 790 126 011 On Request 4620,000

126
