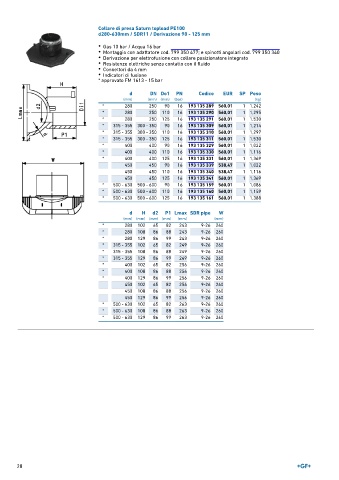

Page 28 - GEORGFISCHER - LISTINO 899

Collare di presa Saturn topload PE100
d280-630mm / SDR11 / Derivazione 90 - 125 mm

• Gas 10 bar / Acqua 16 bar
• Montaggio con adattatore cod. 799 350 477; e spinotti angolari cod. 799 350 340
• Derivazione per elettrofusione con collare posizionatore integrato
• Resistenze elettriche senza contatto con il fluido
• Connettori da 4 mm
• Indicatori di fusione
* approvato FM 1613 - 15 bar

d DN Do1 PN Codice EUR SP Peso
(mm) (mm) (mm) (bar) (kg)
* 280 250 90 16 193 135 289 560,01 1 1,242
* 280 250 110 16 193 135 290 560,01 1 1,295
* 280 250 125 16 193 135 291 560,01 1 1,530
* 315 - 355 300 - 350 90 16 193 135 309 560,01 1 1,214
* 315 - 355 300 - 350 110 16 193 135 310 560,01 1 1,297
* 315 - 355 300 - 350 125 16 193 135 311 560,01 1 1,530
* 400 400 90 16 193 135 329 560,01 1 1,022
* 400 400 110 16 193 135 330 560,01 1 1,116
* 400 400 125 16 193 135 331 560,01 1 1,369
450 450 90 16 193 135 339 538,47 1 1,022
450 450 110 16 193 135 340 538,47 1 1,116
450 450 125 16 193 135 341 560,01 1 1,369
* 500 - 630 500 - 600 90 16 193 135 159 560,01 1 1,086
* 500 - 630 500 - 600 110 16 193 135 160 560,01 1 1,159
* 500 - 630 500 - 600 125 16 193 135 161 560,01 1 1,388

d H d2 P1 Lmax SDR pipe W
(mm) (mm) (mm) (mm) (mm) (mm)
* 280 102 65 82 243 9-26 260
* 280 108 86 88 243 9-26 260
* 280 129 86 99 243 9-26 260
* 315 - 355 102 65 82 249 9-26 260
* 315 - 355 108 86 88 249 9-26 260
* 315 - 355 129 86 99 249 9-26 260
* 400 102 65 82 256 9-26 260
* 400 108 86 88 256 9-26 260
* 400 129 86 99 256 9-26 260
450 102 65 82 256 9-26 260
450 108 86 88 256 9-26 260
450 129 86 99 256 9-26 260
* 500 - 630 102 65 82 263 9-26 260
* 500 - 630 108 86 88 263 9-26 260
* 500 - 630 129 86 99 263 9-26 260

28
