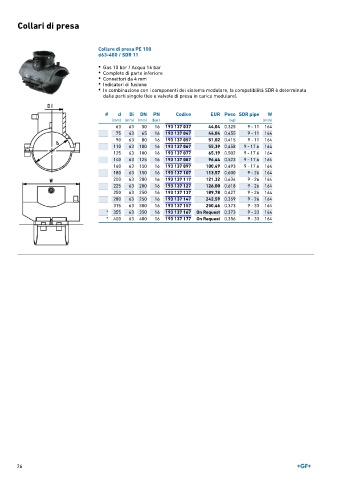

Page 26 - GEORGFISCHER - LISTINO 899

Collari di presa

Collare di presa PE 100
d63-400 / SDR 11

• Gas 10 bar / Acqua 16 bar
• Completo di parte inferiore
• Connettori da 4 mm
• Indicatori di fusione
• In combinazione con i componenti del sistema modulare, la compatibilità SDR è determinata
dalle parti singole (tee e valvole di presa in carica modulare).

# d Di DN PN Codice EUR Peso SDR pipe W
(mm) (mm) (mm) (bar) (kg) (mm)
63 63 50 16 193 137 037 44,04 0,325 9 - 11 164
75 63 65 16 193 137 047 44,04 0,455 9 - 11 164
90 63 80 16 193 137 057 51,02 0,415 9 - 11 164
110 63 100 16 193 137 067 55,39 0,458 9 - 17.6 164
125 63 100 16 193 137 077 65,19 0,502 9 - 17.6 164
140 63 125 16 193 137 087 96,44 0,523 9 - 17.6 164
160 63 150 16 193 137 097 100,49 0,493 9 - 17.6 164
180 63 150 16 193 137 107 113,57 0,600 9 - 26 164
200 63 200 16 193 137 117 121,32 0,634 9 - 26 164
225 63 200 16 193 137 127 126,00 0,618 9 - 26 164
250 63 250 16 193 137 137 189,78 0,627 9 - 26 164
280 63 250 16 193 137 147 242,59 0,359 9 - 26 164
315 63 300 16 193 137 157 250,46 0,373 9 - 33 164
* 355 63 350 16 193 137 167 On Request 0,373 9 - 33 164
* 400 63 400 16 193 137 177 On Request 0,356 9 - 33 164

26
