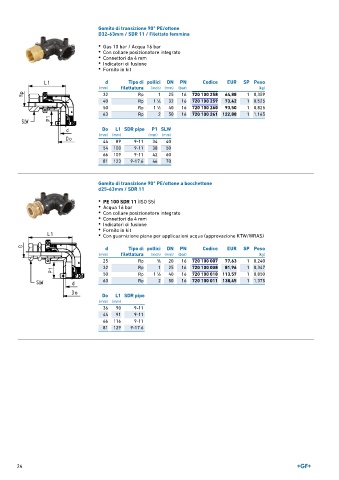

Page 24 - GEORGFISCHER - LISTINO 899

Gomito di transizione 90° PE/ottone
D32-63mm / SDR 11 / Filettato femmina

• Gas 10 bar / Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Fornito in kit

d Tipo di pollici DN PN Codice EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 Rp 1 25 16 720 100 258 64,88 1 0,359
40 Rp 1 ∕4 32 16 720 100 259 73,42 1 0,525
1
50 Rp 1 ∕2 40 16 720 100 260 93,50 1 0,825
1
63 Rp 2 50 16 720 100 261 122,88 1 1,165
Do L1 SDR pipe P1 SLW
(mm) (mm) (mm) (mm)
44 89 9-11 34 40
54 100 9-11 38 50
66 109 9-11 42 60
81 123 9-17.6 46 70

Gomito di transizione 90° PE/ottone a bocchettone
d25-63mm / SDR 11

• PE 100 SDR 11 (ISO S5)
• Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Fornito in kit
• Con guarnizione piana per applicazioni acqua (approvazione KTW/WRAS)

d Tipo di pollici DN PN Codice EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
25 Rp 3 ∕4 20 16 720 100 007 77,63 1 0,240
32 Rp 1 25 16 720 100 008 81,96 1 0,347
50 Rp 1 ∕2 40 16 720 100 010 113,57 1 0,850
1
63 Rp 2 50 16 720 100 011 138,45 1 1,375
Do L1 SDR pipe
(mm) (mm)
36 90 9-11
44 91 9-11
66 116 9-11
81 129 9-17.6

24
