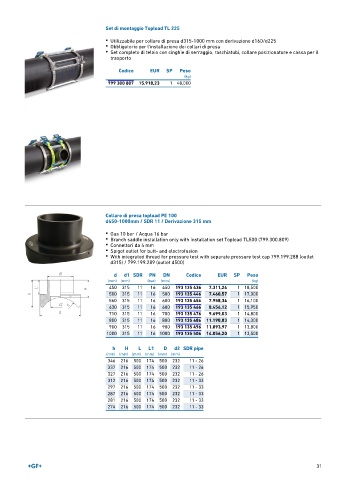

Page 31 - GEORGFISCHER - LISTINO 899

Set di montaggio Topload TL 225
• Utilizzabile per collare di presa d315-1000 mm con derivazione d160/d225
• Obbligatorio per l'installazione dei collari di presa
• Set completo di telaio con cinghie di serraggio, raschiatubi, collare posizionatore e cassa per il
trasporto

Codice EUR SP Peso
(kg)
799 300 807 15.918,23 1 48,000

Collare di presa topload PE 100
d450-1000mm / SDR 11 / Derivazione 315 mm

• Gas 10 bar / Acqua 16 bar
• Branch saddle installation only with installation set Topload TL500 (799.300.809)
• Connettori da 4 mm
• Spigot outlet for butt- and electrofusion
• With integrated thread for pressure test with separate pressure test cap 799.199.288 (outlet
d315) / 799.199.289 (outlet d500)

d d1 SDR PN DN Codice EUR SP Peso
(mm) (mm) (bar) (mm) (kg)
450 315 11 16 450 193 135 436 7.311,24 1 18,500
500 315 11 16 500 193 135 446 7.460,57 1 17,000
560 315 11 16 600 193 135 456 7.958,34 1 16,100
630 315 11 16 600 193 135 466 8.456,12 1 15,950
710 315 11 16 700 193 135 476 9.699,03 1 14,800
800 315 11 16 800 193 135 486 11.190,83 1 14,300
900 315 11 16 900 193 135 496 11.893,97 1 13,800
1000 315 11 16 1000 193 135 506 14.056,20 1 13,500

h H L L1 D d2 SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
346 216 500 174 500 232 11 - 26
337 216 500 174 500 232 11 - 26
327 216 500 174 500 232 11 - 26
312 216 500 174 500 232 11 - 33
297 216 500 174 500 232 11 - 33
287 216 500 174 500 232 11 - 33
281 216 500 174 500 232 11 - 33
274 216 500 174 500 232 11 - 33

31
