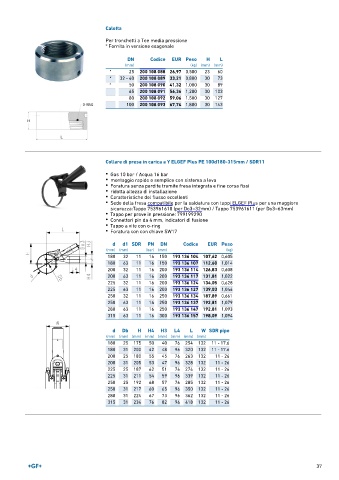

Page 37 - GEORGFISCHER - LISTINO 899

Calotta
Per tronchetti a Tee media pressione
* Fornita in versione esagonale

DN Codice EUR Peso H L
(mm) (kg) (mm) (mm)
* 25 200 108 088 26,97 0,500 23 60
* 32 - 40 200 108 089 33,21 0,800 30 73
* 50 200 108 090 41,32 1,000 30 89
65 200 108 091 56,36 1,200 30 103
80 200 108 092 59,06 1,500 30 127
100 200 108 093 67,74 1,800 30 143

Collare di presa in carica a Y ELGEF Plus PE 100d180-315mm / SDR11

• Gas 10 bar / Acqua 16 bar
• montaggio rapido e semplice con sistema a leva
• Foratura senza perdite tramite fresa integrata e fine corsa fissi
• ridotta altezza di installazione
• Caratteristiche del flusso eccellenti
• Sede della fresa compatibile per la saldatura con tappi ELGEF Plus per una maggiore
sicurezza:Tappo 753961610 (per Do3=32mm) / Tappo 753961611 (per Do3=63mm)
• Tappo per prove in pressione: 799199290
• Connettori pin da 4 mm, indicatori di fusione
• Tappo a vite con o-ring
• Foratura con con chiave SW17

d d1 SDR PN DN Codice EUR Peso
(mm) (mm) (bar) (mm) (kg)
180 32 11 16 150 193 136 104 107,62 0,605
180 63 11 16 150 193 136 107 112,60 1,014
200 32 11 16 200 193 136 114 126,83 0,608
200 63 11 16 200 193 136 117 131,81 1,022
225 32 11 16 200 193 136 124 134,05 0,628
225 63 11 16 200 193 136 127 139,03 1,046
250 32 11 16 250 193 136 134 187,89 0,661
250 63 11 16 250 193 136 137 192,81 1,079
280 63 11 16 250 193 136 147 192,81 1,093
315 63 11 16 300 193 136 157 198,09 1,094

d Db H H4 H3 L4 L W SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
180 25 175 50 40 76 254 132 11 - 17.6
180 31 200 42 48 96 320 132 11 - 17.6
200 25 180 55 45 76 263 132 11 - 26
200 31 205 53 47 96 328 132 11 - 26
225 25 187 62 51 76 274 132 11 - 26
225 31 211 54 59 96 339 132 11 - 26
250 25 192 68 57 76 285 132 11 - 26
250 31 217 60 65 96 350 132 11 - 26
280 31 224 67 73 96 362 132 11 - 26
315 31 234 76 82 96 418 132 11 - 26
