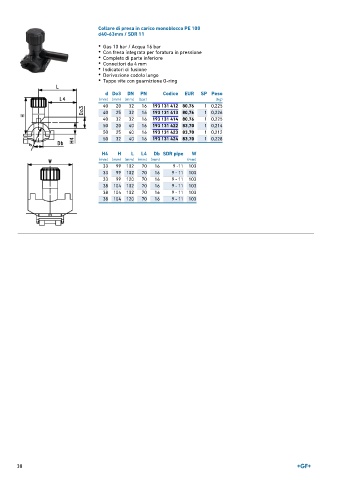

Page 38 - GEORGFISCHER - LISTINO 899

Collare di presa in carico monoblocco PE 100
d40-63mm / SDR 11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring

d Do3 DN PN Codice EUR SP Peso
(mm) (mm) (mm) (bar) (kg)
40 20 32 16 193 131 412 80,76 1 0,225
40 25 32 16 193 131 413 80,76 1 0,226
40 32 32 16 193 131 414 80,76 1 0,225
50 20 40 16 193 131 422 83,70 1 0,214
50 25 40 16 193 131 423 83,70 1 0,212
50 32 40 16 193 131 424 83,70 1 0,228

H4 H L L4 Db SDR pipe W
(mm) (mm) (mm) (mm) (mm) (mm)
33 99 102 70 16 9 -11 103
33 99 102 70 16 9 - 11 103
33 99 120 70 16 9 - 11 103
38 104 102 70 16 9 - 11 103
38 104 102 70 16 9 - 11 103
38 104 120 70 16 9 - 11 103

38
