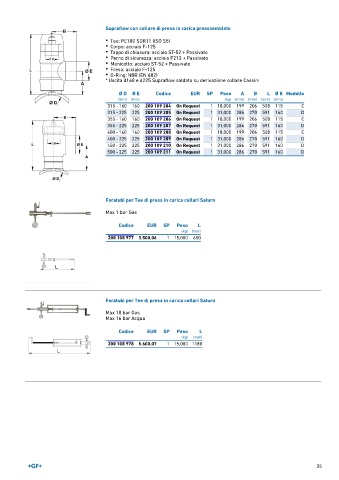

Page 35 - GEORGFISCHER - LISTINO 899

Supraflow con collare di presa in carica preassemblato
• Tee: PE100 SDR11 (ISO S5)
• Corpo: acciaio F-125
• Tappo di chiusura: acciaio ST-52 + Passivato
• Perno di sicurezza: acciaio F212 + Passivato
• Manicotto: acciaio ST-52 + Passivato
• Fresa: acciaio F-125
• O-Ring: NBR (EN 682)
* Uscita d160 e d225 Supraflow saldato su derivazione collare Cassini

Ø D Ø E Codice EUR SP Peso A B L Ø K Modello
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
315 - 160 160 200 109 204 On Request 1 18,000 199 206 508 115 C
315 - 225 225 200 109 205 On Request 1 31,000 286 270 591 160 D
355 - 160 160 200 109 206 On Request 1 18,000 199 206 508 115 C
355 - 225 225 200 109 207 On Request 1 31,000 286 270 591 160 D
400 - 160 160 200 109 208 On Request 1 18,000 199 206 508 115 C
400 - 225 225 200 109 209 On Request 1 31,000 286 270 591 160 D
450 - 225 225 200 109 210 On Request 1 31,000 286 270 591 160 D
500 - 225 225 200 109 211 On Request 1 31,000 286 270 591 160 D

Foratubi per Tee di presa in carica collari Saturn

Max 1 bar Gas

Codice EUR SP Peso L
(kg) (mm)
200 108 977 3.500,06 1 15,000 650

Foratubi per Tee di presa in carica collari Saturn

Max 10 bar Gas
Max 16 bar Acqua

Codice EUR SP Peso L
(kg) (mm)
200 108 978 5.600,07 1 15,000 1180

35
