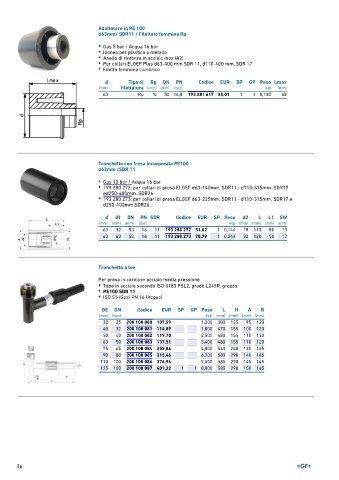

Adattatore in PE 100
d63mm/ SDR11 / Filettato femmina Rp

• Gas 5 bar / Acqua 16 bar
• Idoneo per plastica o metallo
• Anello di rinforzo in acciaio inox (A2)
• Per collari ELGEF Plus d63-400 mm SDR 11, d110-400 mm, SDR 17
• Filetto femmina cilindrico

d Tipo di Rp DN PN Codice EUR SP GP Peso Lmax
(mm) filettatura (inch) (mm) (bar) (kg) (mm)
63 Rp 1 ∕2 50 16,0 193 281 617 35,01 1 1 0,130 68

Tronchetto con fresa incorporata PE100
d63mm /SDR 11

• Gas 10 bar / Acqua 16 bar
• 193 280 272: per collari di presa ELGEF d63-140mm. SDR11 - d110-315mm. SDR17
ed250-400mm. SDR26
• 193 280 273: per collari di presa ELGEF d63-225mm, SDR11 - d110-315mm, SDR17 e
d250-400mm SDR26

d d1 DN PN SDR Codice EUR SP Peso d2 L L1 SW
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
63 32 50 16 11 193 280 272 51,02 1 0,144 19 113 50 13
63 63 50 16 11 193 280 273 70,79 1 0,243 32 120 50 17

Tronchetto a tee

Per presa in carica in acciaio media pressione
• Tubo in acciaio secondo ISO 3183 PSL2, grado L245R, grezzo
• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)

DE DN Codice EUR SP GP Peso L H A B
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
32 25 200 108 080 107,59 1,200 300 135 95 120
40 32 200 108 081 114,89 1,800 470 155 100 120
50 40 200 108 082 119,70 2,500 480 155 110 130
63 50 200 108 083 137,51 3,400 480 155 110 120
75 65 200 108 084 258,86 4,800 540 240 130 165
90 80 200 108 085 315,46 6,200 580 290 140 165
110 100 200 108 086 376,96 7,500 585 290 145 145
125 100 200 108 087 401,22 1 1 8,000 585 290 150 145
