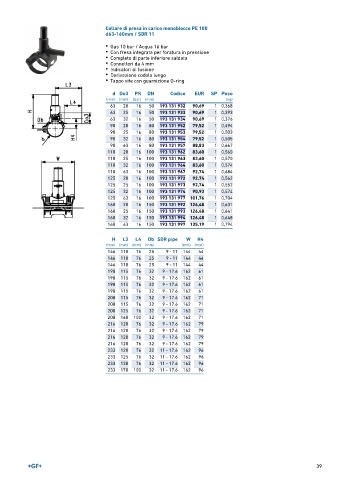

Page 39 - GEORGFISCHER - LISTINO 899

Collare di presa in carico monoblocco PE 100
d63-160mm / SDR 11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore saldata
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring

d Do3 PN DN Codice EUR SP Peso
(mm) (mm) (bar) (mm) (kg)
63 20 16 50 193 131 932 90,69 1 0,368
63 25 16 50 193 131 933 90,69 1 0,393
63 32 16 50 193 131 934 90,69 1 0,376
90 20 16 80 193 131 952 79,52 1 0,494
90 25 16 80 193 131 953 79,52 1 0,503
90 32 16 80 193 131 954 79,52 1 0,505
90 63 16 80 193 131 957 88,83 1 0,667
110 20 16 100 193 131 962 83,60 1 0,560
110 25 16 100 193 131 963 83,60 1 0,570
110 32 16 100 193 131 964 83,60 1 0,574
110 63 16 100 193 131 967 92,74 1 0,684
125 20 16 100 193 131 972 92,74 1 0,562
125 25 16 100 193 131 973 92,74 1 0,552
125 32 16 100 193 131 974 90,93 1 0,574
125 63 16 100 193 131 977 101,76 1 0,704
160 20 16 150 193 131 992 126,48 1 0,631
160 25 16 150 193 131 993 126,48 1 0,641
160 32 16 150 193 131 994 126,48 1 0,648
160 63 16 150 193 131 997 135,19 1 0,794

H L3 L4 Db SDR pipe W H4
(mm) (mm) (mm) (mm) (mm) (mm)
146 110 76 25 9 - 11 144 44
146 110 76 25 9 - 11 144 44
146 110 76 25 9 - 11 144 44
198 115 76 32 9 - 17.6 162 61
198 115 76 32 9 - 17.6 162 61
198 115 76 32 9 - 17.6 162 61
198 115 76 32 9 - 17.6 162 61
208 115 76 32 9 - 17.6 162 71
208 115 76 32 9 - 17.6 162 71
208 125 76 32 9 - 17.6 162 71
208 160 100 32 9 - 17.6 162 71
216 120 76 32 9 - 17.6 162 79
216 120 76 32 9 - 17.6 162 79
216 120 76 32 9 - 17.6 162 79
216 120 76 32 9 - 17.6 162 79
233 120 76 32 11 - 17.6 162 96
233 125 76 32 11 - 17.6 162 96
233 130 76 32 11 - 17.6 162 96
233 170 100 32 11 - 17.6 162 96

39
