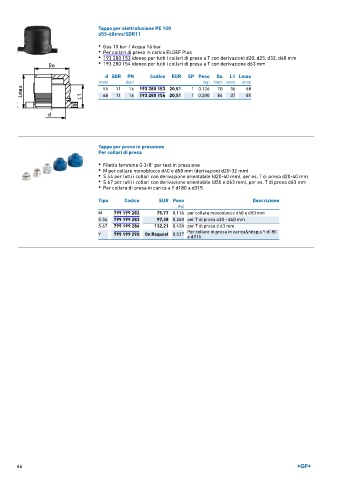

Page 46 - GEORGFISCHER - LISTINO 899

Tappo per elettrofusione PE 100
d55-68mm/SDR11

• Gas 10 bar / Acqua 16 bar
• Per collari di presa in carica ELGEF Plus
• 193 280 153 idoneo per tutti i collari di presa a T con derivazioni d20, d25, d32, d40 mm
• 193 280 154 idoneo per tutti i collari di presa a T con derivazione d63 mm

d SDR PN Codice EUR SP Peso Do L1 Lmax
(mm) (bar) (kg) (mm) (mm) (mm)
55 11 16 193 280 153 20,51 1 0,126 70 36 68
68 11 16 193 280 154 20,51 1 0,200 84 37 85

Tappo per prove in pressione
Per collari di presa

• Filetto femmina G 3/8" per test in pressione
• M per collare monoblocco d40 e d50 mm (derivazioni d20-32 mm)
• S 54 per tutti i collari con derivazione orientabile (d20-40 mm), per es. T di presa d20-40 mm
• S 67 per tutti i collari con derivazione orientabile (d50 e d63 mm), per es. T di presa d63 mm
• Per collare di presa in carica a Y d180 a d315

Tipo Codice EUR Peso Descrizione
(kg)
M 799 199 282 75,77 0,116 per collare monoblocco d40 e d50 mm
S 54 799 199 283 97,38 0,260 per T di presa d20 - d40 mm
S 67 799 199 286 132,21 0,430 per T di presa d 63 mm
Per collare di presa in carica a Y d180
Y 799 199 290 On Request 0,037
a d315

46
