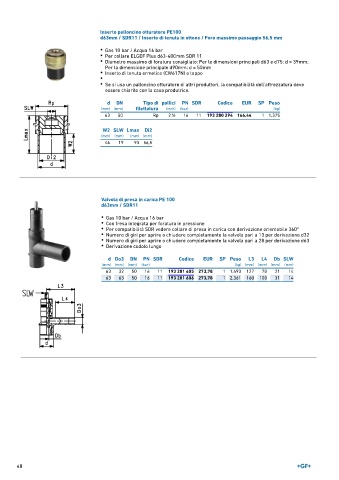

Inserto palloncino otturatore PE100
d63mm / SDR11 / Inserto di tenuta in ottone / Foro massimo passaggio 56,5 mm
• Gas 10 bar / Acqua 16 bar
• Per collare ELGEF Plus d63-400mm SDR 11
• Diametro massimo di foratura consigliato: Per le dimensioni principali d63 e d75: d = 39mm;
Per la dimensione principale d90mm: d = 50mm
• Inserto di tenuta ermetico (CW617N) e tappo
•
• Se si usa un palloncino otturatore di altri produttori, la compatibilità dell'attrezzatura deve
essere chiarito con la casa produtrice.

d DN Tipo di pollici PN SDR Codice EUR SP Peso
(mm) (mm) filettatura (inch) (bar) (kg)
63 50 Rp 2 ∕2 16 11 193 280 294 166,44 1 1,375
1
W2 SLW Lmax Di2
(mm) (mm) (mm) (mm)
46 19 93 56,5

Valvola di presa in carica PE 100
d63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Per compatibilità SDR vedere collare di presa in carica con derivazione orientabile 360°
• Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
• Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
• Derivazione codolo lungo

d Do3 DN PN SDR Codice EUR SP Peso L3 L4 Db SLW
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
63 32 50 16 11 193 281 605 273,78 1 1,493 127 70 21 14
63 63 50 16 11 193 281 606 273,78 1 2,361 160 100 31 14
