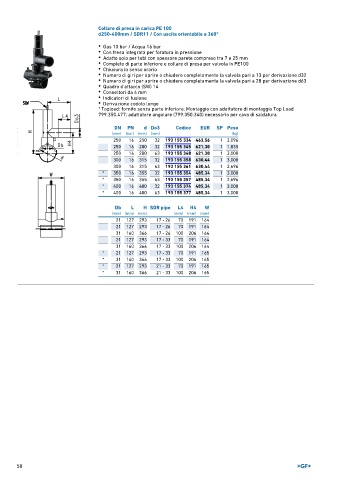

Page 50 - GEORGFISCHER - LISTINO 899

Collare di presa in carica PE 100
d250-400mm / SDR11 / Con uscita orientabile a 360°

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Adatto solo per tubi con spessore parete compreso tra 7 e 25 mm
• Completo di parte inferiore e collare di presa per valvola in PE100
• Chiusura in senso orario
• Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
• Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
• Quadro d'attacco (SW) 14
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
* Topload: fornito senza parte inferiore. Montaggio con adattatore di montaggio Top Load
799.350.477; adattatore angolare (799.350.340) necessario per cavo di saldatura

DN PN d Do3 Codice EUR SP Peso
(mm) (bar) (mm) (mm) (kg)
250 16 250 32 193 155 334 463,56 1 2,096
250 16 280 32 193 155 345 621,30 1 1,835
250 16 280 63 193 155 348 621,30 1 3,000
300 16 315 32 193 155 358 630,44 1 3,000
300 16 315 63 193 155 361 630,44 1 2,696
* 350 16 355 32 193 155 354 485,34 1 3,000
* 350 16 355 63 193 155 357 485,34 1 2,696
* 400 16 400 32 193 155 374 485,34 1 3,000
* 400 16 400 63 193 155 377 485,34 1 3,000

Db L H SDR pipe L4 H4 W
(mm) (mm) (mm) (mm) (mm) (mm)
21 127 293 17 - 26 70 191 164
21 127 293 17 - 26 70 191 164
31 160 366 17 - 26 100 206 164
21 127 293 17 - 33 70 191 164
31 160 366 17 - 33 100 206 164
* 21 127 293 17 - 33 70 191 165
* 31 160 366 17 - 33 100 206 165
* 21 127 293 21 - 33 70 191 165
* 31 160 366 21 - 33 100 206 165
