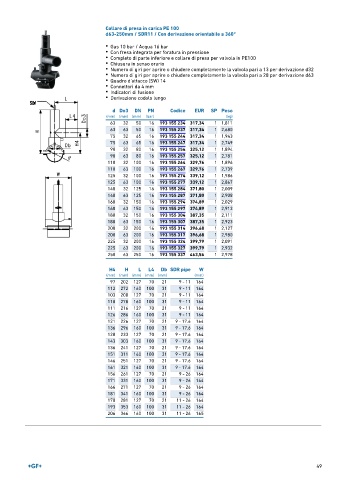

Page 49 - GEORGFISCHER - LISTINO 899

Collare di presa in carica PE 100
d63-250mm / SDR11 / Con derivazione orientabile a 360°

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore e collare di presa per valvola in PE100
• Chiusura in senso orario
• Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
• Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
• Quadro d'attacco (SW) 14
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo

d Do3 DN PN Codice EUR SP Peso
(mm) (mm) (mm) (bar) (kg)
63 32 50 16 193 155 234 317,34 1 1,811
63 63 50 16 193 155 237 317,34 1 2,680
75 32 65 16 193 155 244 317,34 1 1,943
75 63 65 16 193 155 247 317,34 1 2,749
90 32 80 16 193 155 254 325,12 1 1,894
90 63 80 16 193 155 257 325,12 1 2,781
110 32 100 16 193 155 264 329,76 1 1,896
110 63 100 16 193 155 267 329,76 1 2,739
125 32 100 16 193 155 274 339,12 1 1,986
125 63 100 16 193 155 277 339,12 1 2,867
140 32 125 16 193 155 284 371,80 1 2,009
140 63 125 16 193 155 287 371,80 1 2,908
160 32 150 16 193 155 294 374,89 1 2,029
160 63 150 16 193 155 297 374,89 1 2,913
180 32 150 16 193 155 304 387,35 1 2,111
180 63 150 16 193 155 307 387,35 1 2,923
200 32 200 16 193 155 314 396,68 1 2,127
200 63 200 16 193 155 317 396,68 1 2,980
225 32 200 16 193 155 324 399,79 1 2,091
225 63 200 16 193 155 327 399,79 1 2,932
250 63 250 16 193 155 337 463,56 1 2,978

H4 H L L4 Db SDR pipe W
(mm) (mm) (mm) (mm) (mm) (mm)
97 202 127 70 21 9 - 11 164
112 272 160 100 31 9 - 11 164
103 208 127 70 21 9 - 11 164
118 278 160 100 31 9 - 11 164
111 216 127 70 21 9 - 11 164
126 286 160 100 31 9 - 11 164
121 226 127 70 21 9 - 17.6 164
136 296 160 100 31 9 - 17.6 164
128 233 127 70 21 9 - 17.6 164
143 303 160 100 31 9 - 17.6 164
136 241 127 70 21 9 - 17.6 164
151 311 160 100 31 9 - 17.6 164
146 251 127 70 21 9 - 17.6 164
161 321 160 100 31 9 - 17.6 164
156 261 127 70 21 9 - 26 164
171 331 160 100 31 9 - 26 164
166 271 127 70 21 9 - 26 164
181 341 160 100 31 9 - 26 164
178 281 127 70 21 11 - 26 164
193 353 160 100 31 11 - 26 164
206 366 160 100 31 11 - 26 165
