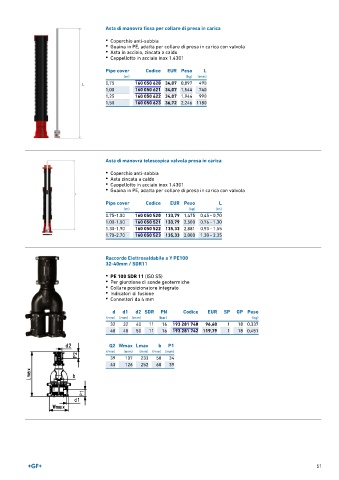

Asta di manovra fissa per collare di presa in carica
• Coperchio anti-sabbia
• Guaina in PE, adatta per collare di presa in carica con valvola
• Asta in acciaio, zincata a caldo
• Cappellotto in acciaio inox 1.4301

Pipe cover Codice EUR Peso L
(m) (kg) (mm)
0,75 160 050 620 34,07 0,897 490
1,00 160 050 621 34,07 1,544 740
1,25 160 050 622 34,07 1,944 990
1,50 160 050 623 36,72 2,246 1180

Asta di manovra telescopica valvola presa in carica

• Coperchio anti-sabbia
• Asta zincata a caldo
• Cappellotto in acciaio inox 1.4301
• Guaina in PE, adatta per collare di presa in carica con valvola

Pipe cover Codice EUR Peso L
(m) (kg) (m)
0.75-1.00 160 050 520 133,79 1,475 0,45 - 0,70
1.00-1.50 160 050 521 133,79 2,500 0,76 - 1,30
1.30-1.90 160 050 522 135,33 2,881 0,93 - 1,55
1.70-2.70 160 050 523 135,33 2,000 1,30 - 2,35

Raccordo Elettrosaldabile a Y PE100
32-40mm / SDR11

• PE 100 SDR 11 (ISO S5)
• Per giunzione di sonde geotermiche
• Collare posizionatore integrato
• Indicatori di fusione
• Connettori da 4 mm

d d1 d2 SDR PN Codice EUR SP GP Peso
(mm) (mm) (mm) (bar) (kg)
32 32 40 11 16 193 281 740 96,60 1 18 0,337
40 40 50 11 16 193 281 742 119,79 1 18 0,451

Q2 Wmax Lmax b P1
(mm) (mm) (mm) (mm) (mm)
39 107 233 50 34
43 126 252 60 39

51
