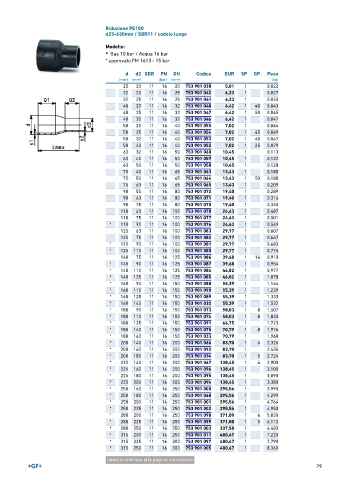

Page 79 - GEORGFISCHER - LISTINO 899

Riduzione PE100
d25-630mm / SDR11 / codolo lungo

Modello:
• Gas 10 bar / Acqua 16 bar

* approvato FM 1613 - 15 bar

d d2 SDR PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
25 20 11 16 20 753 901 038 5,81 1 0,022
32 20 11 16 25 753 901 042 6,23 1 0,027
32 25 11 16 25 753 901 041 6,23 1 0,033
40 20 11 16 32 753 901 048 6,42 1 40 0,043
40 25 11 16 32 753 901 047 6,42 1 50 0,045
40 32 11 16 32 753 901 046 6,42 1 0,047
50 20 11 16 40 753 901 055 7,02 1 0,064
50 25 11 16 40 753 901 054 7,02 1 45 0,069
50 32 11 16 40 753 901 053 7,02 1 40 0,067
50 40 11 16 40 753 901 052 7,02 1 25 0,079
63 32 11 16 50 753 901 060 10,45 1 0,113
63 40 11 16 50 753 901 059 10,45 1 0,122
63 50 11 16 50 753 901 058 10,45 1 0,128
75 40 11 16 65 753 901 063 13,43 1 0,185
75 50 11 16 65 753 901 064 13,43 1 50 0,188
75 63 11 16 65 753 901 065 13,43 1 0,209
90 50 11 16 80 753 901 072 19,40 1 0,289
90 63 11 16 80 753 901 071 19,40 1 0,316
90 75 11 16 80 753 901 070 19,40 1 0,330
110 63 11 16 100 753 901 078 24,63 1 0,487
110 75 11 16 100 753 901 077 24,63 1 0,501
* 110 90 11 16 100 753 901 076 24,63 1 0,549
125 63 11 16 100 753 901 083 29,77 1 0,607
125 75 11 16 100 753 901 082 29,77 1 0,667
* 125 90 11 16 100 753 901 081 29,77 1 0,683
* 125 110 11 16 100 753 901 080 29,77 1 0,775
140 75 11 16 125 753 901 086 39,68 1 14 0,910
* 140 90 11 16 125 753 901 087 39,68 1 0,954
* 140 110 11 16 125 753 901 084 46,82 1 0,977
* 140 125 11 16 125 753 901 085 46,82 1 1,078
* 160 90 11 16 150 753 901 088 55,39 1 1,164
* 160 110 11 16 150 753 901 090 55,39 1 1,239
* 160 125 11 16 150 753 901 089 55,39 1 1,333
* 160 140 11 16 150 753 901 032 55,39 1 1,522
* 180 90 11 16 150 753 901 073 58,03 1 8 1,507
* 180 110 11 16 150 753 901 074 58,03 1 8 1,833
* 180 125 11 16 150 753 901 091 66,75 1 1,723
* 180 140 11 16 150 753 901 075 70,79 1 8 1,976
* 180 160 11 16 150 753 901 033 70,79 1 1,968
* 200 140 11 16 200 753 901 066 83,70 1 6 2,326
* 200 160 11 16 200 753 901 092 83,70 1 2,435
* 200 180 11 16 200 753 901 034 83,70 1 5 2,724
* 225 140 11 16 200 753 901 067 138,45 1 4 2,900
* 225 160 11 16 200 753 901 096 138,45 1 3,100
* 225 180 11 16 200 753 901 095 138,45 1 3,090
* 225 200 11 16 200 753 901 094 138,45 1 3,380
* 250 160 11 16 250 753 901 000 295,56 1 3,990
* 250 180 11 16 250 753 901 068 295,56 1 4,299
* 250 200 11 16 250 753 901 001 295,56 1 4,766
* 250 225 11 16 250 753 901 002 295,56 1 4,950
* 280 200 11 16 250 753 901 098 371,80 1 6 5,830
* 280 225 11 16 250 753 901 099 371,80 1 5 6,112
* 280 250 11 16 250 753 901 003 337,58 1 6,480
* 315 200 11 16 250 753 901 011 480,67 1 7,220
* 315 225 11 16 300 753 901 097 480,67 1 7,790
* 315 250 11 16 300 753 901 005 480,67 1 8,360
tabella continua alla pagina successiva
79
