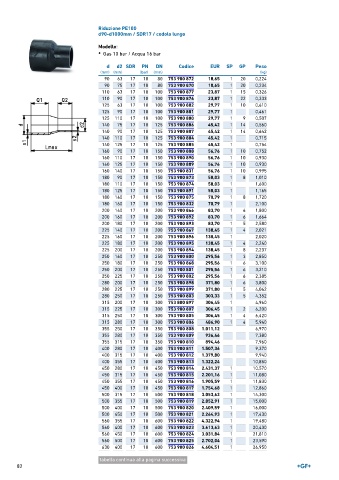

Page 82 - GEORGFISCHER - LISTINO 899
P. 82
Riduzione PE100
d90-d1000mm / SDR17 / codolo lungo
Modello:
• Gas 10 bar / Acqua 16 bar
d d2 SDR PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
90 63 17 10 80 753 900 872 18,65 1 20 0,224
90 75 17 10 80 753 900 870 18,65 1 20 0,234
110 63 17 10 100 753 900 877 23,87 1 15 0,326
110 90 17 10 100 753 900 876 23,87 1 22 0,333
125 63 17 10 100 753 900 882 29,77 1 10 0,610
125 90 17 10 100 753 900 881 29,77 1 0,461
125 110 17 10 100 753 900 880 29,77 1 9 0,507
140 75 17 10 125 753 900 886 45,42 1 14 0,560
140 90 17 10 125 753 900 887 45,42 1 14 0,642
140 110 17 10 125 753 900 884 45,42 1 0,715
140 125 17 10 125 753 900 885 45,42 1 0,754
160 90 17 10 150 753 900 888 56,76 1 10 0,752
160 110 17 10 150 753 900 890 56,76 1 10 0,930
160 125 17 10 150 753 900 889 56,76 1 10 0,930
160 140 17 10 150 753 900 831 56,76 1 10 0,995
180 90 17 10 150 753 900 873 58,03 1 8 1,010
180 110 17 10 150 753 900 874 58,03 1 1,600
180 125 17 10 150 753 900 891 58,03 1 1,165
180 140 17 10 150 753 900 875 70,79 1 8 1,720
180 160 17 10 150 753 900 832 70,79 1 2,100
200 140 17 10 200 753 900 866 83,70 1 6 1,800
200 160 17 10 200 753 900 892 83,70 1 6 1,664
200 180 17 10 200 753 900 893 83,70 1 5 2,580
225 140 17 10 200 753 900 867 138,45 1 4 2,021
225 160 17 10 200 753 900 896 138,45 1 2,020
225 180 17 10 200 753 900 895 138,45 1 4 2,240
225 200 17 10 200 753 900 894 138,45 1 8 2,237
250 160 17 10 250 753 900 800 295,56 1 3 2,850
250 180 17 10 250 753 900 868 295,56 1 6 3,100
250 200 17 10 250 753 900 801 295,56 1 6 3,210
250 225 17 10 250 753 900 802 295,56 1 6 2,385
280 200 17 10 250 753 900 898 371,80 1 6 3,800
280 225 17 10 250 753 900 899 371,80 1 5 4,062
280 250 17 10 250 753 900 803 303,33 1 5 4,352
315 200 17 10 300 753 800 897 306,45 1 4,960
315 225 17 10 300 753 900 807 306,45 1 2 6,200
315 250 17 10 300 753 900 805 306,45 1 4 6,420
315 280 17 10 300 753 900 806 486,90 1 4 5,940
355 250 17 10 350 753 900 808 1.011,12 6,970
355 280 17 10 350 753 900 809 936,46 7,380
355 315 17 10 350 753 900 810 894,46 7,960
400 280 17 10 400 753 900 811 1.507,36 9,370
400 315 17 10 400 753 900 812 1.379,80 9,940
400 355 17 10 400 753 900 813 1.322,24 10,850
450 280 17 10 450 753 900 814 2.431,37 1 10,570
450 315 17 10 450 753 900 815 2.201,16 1 11,080
450 355 17 10 450 753 900 816 1.905,59 1 11,830
450 400 17 10 450 753 900 817 1.754,68 1 12,860
500 315 17 10 500 753 900 818 3.053,62 1 14,300
500 355 17 10 500 753 900 819 2.852,91 1 15,000
500 400 17 10 500 753 900 820 2.409,59 1 16,000
500 450 17 10 500 753 900 821 2.264,93 1 17,430
560 355 17 10 600 753 900 822 4.322,94 1 19,480
560 400 17 10 600 753 900 823 3.613,63 1 20,430
560 450 17 10 600 753 900 824 3.031,84 1 21,810
560 500 17 10 600 753 900 825 2.702,04 1 23,590
630 400 17 10 600 753 900 826 4.604,51 1 26,950
tabella continua alla pagina successiva
82
