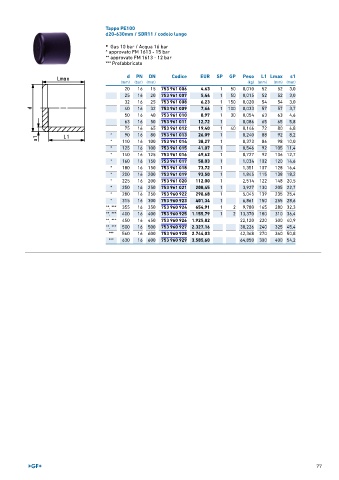

Page 77 - GEORGFISCHER - LISTINO 899
P. 77
Tappo PE100
d20-630mm / SDR11 / codolo lungo
• Gas 10 bar / Acqua 16 bar
* approvato FM 1613 - 15 bar
** approvato FM 1613 - 12 bar
*** Prefabbricato
d PN DN Codice EUR SP GP Peso L1 Lmax s1
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
20 16 15 753 961 006 4,63 1 50 0,010 52 52 3,0
25 16 20 753 961 007 5,44 1 50 0,015 52 52 3,0
32 16 25 753 961 008 6,23 1 150 0,020 54 54 3,0
40 16 32 753 961 009 7,66 1 100 0,033 57 57 3,7
50 16 40 753 961 010 8,97 1 30 0,054 63 63 4,6
63 16 50 753 961 011 12,72 1 0,086 65 65 5,8
75 16 65 753 961 012 19,40 1 40 0,146 72 80 6,8
* 90 16 80 753 961 013 26,09 1 0,240 88 92 8,2
* 110 16 100 753 961 014 38,27 1 0,373 86 98 10,0
* 125 16 100 753 961 015 41,07 1 0,546 92 105 11,4
* 140 16 125 753 961 016 49,62 1 0,727 92 136 12,7
* 160 16 150 753 961 017 58,03 1 1,034 102 120 14,6
* 180 16 150 753 961 018 73,72 1 1,351 107 128 16,4
* 200 16 200 753 961 019 93,50 1 1,845 115 138 18,2
* 225 16 200 753 961 020 112,00 1 2,514 122 148 20,5
* 250 16 250 753 961 021 208,45 1 3,927 130 205 22,7
* 280 16 250 753 960 922 298,68 1 5,045 139 235 25,4
* 315 16 300 753 960 923 401,34 1 6,861 150 255 28,6
**, *** 355 16 350 753 960 924 654,91 1 2 9,780 165 280 32,3
**, *** 400 16 400 753 960 925 1.155,79 1 2 13,370 180 310 36,4
**, *** 450 16 450 753 960 926 1.925,82 22,120 220 300 40,9
**, *** 500 16 500 753 960 927 2.327,16 30,226 240 325 45,4
*** 560 16 600 753 960 928 2.744,03 42,368 270 360 50,8
*** 630 16 600 753 960 929 3.585,60 64,850 300 400 54,2
77
