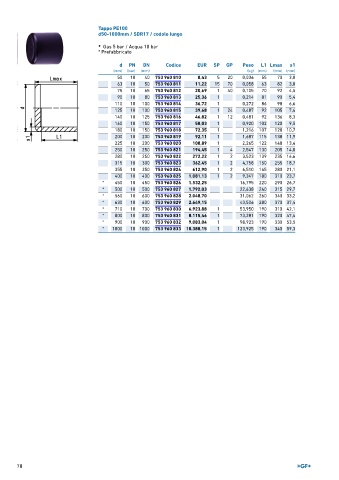

Page 78 - GEORGFISCHER - LISTINO 899
P. 78
Tappo PE100
d50-1000mm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar
* Prefabbricato
d PN DN Codice EUR SP GP Peso L1 Lmax s1
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
50 10 40 753 960 810 8,43 5 20 0,036 55 70 3,0
63 10 50 753 960 811 11,22 15 70 0,058 63 82 3,8
75 10 65 753 960 812 20,69 1 40 0,105 70 92 4,5
90 10 80 753 960 813 25,36 1 0,214 81 90 5,4
110 10 100 753 960 814 36,72 1 0,272 86 98 6,6
125 10 100 753 960 815 39,68 1 24 0,487 92 105 7,4
140 10 125 753 960 816 46,82 1 12 0,481 92 136 8,3
160 10 150 753 960 817 58,03 1 0,920 102 120 9,5
180 10 150 753 960 818 72,35 1 1,216 107 128 10,7
200 10 200 753 960 819 92,11 1 1,687 115 138 11,9
225 10 200 753 960 820 108,89 1 2,265 122 148 13,4
250 10 250 753 960 821 194,45 1 4 2,547 130 205 14,8
280 10 250 753 960 822 272,22 1 2 3,523 139 235 16,6
315 10 300 753 960 823 362,45 1 2 4,758 150 255 18,7
355 10 350 753 960 824 612,90 1 2 6,510 165 280 21,1
400 10 400 753 960 825 1.081,13 1 2 9,347 180 310 23,7
* 450 10 450 753 960 826 1.532,25 16,795 220 290 26,7
* 500 10 500 753 960 827 1.792,03 22,638 240 315 29,7
* 560 10 600 753 960 828 2.048,70 31,062 260 340 33,2
* 630 10 600 753 960 829 2.649,15 43,506 280 370 37,4
* 710 10 700 753 960 830 6.923,88 1 53,950 190 310 42,1
* 800 10 800 753 960 831 8.115,46 1 73,281 190 320 47,4
* 900 10 900 753 960 832 9.083,04 1 98,923 190 330 53,5
* 1000 10 1000 753 960 833 10.388,15 1 123,925 190 340 59,3
78
