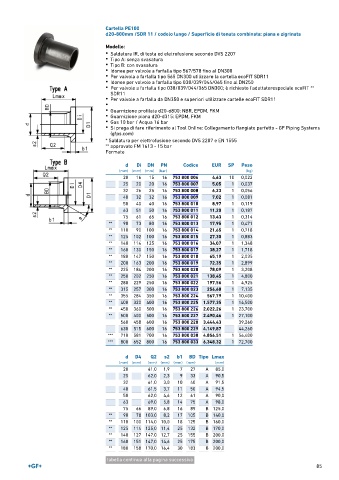

Page 85 - GEORGFISCHER - LISTINO 899

Cartella PE100
d20-800mm /SDR 11 / codolo lungo / Superficie di tenuta combinata: piana e zigrinata

Modello:
• Saldatura IR, di testa ed eletrofusione secondo DVS 2207
• Tipo A: senza svasatura
• Tipo B: con svasatura
• Idonee per valvole a farfalla tipo 567/578 fino al DN300
• Per valvola a farfalla tipo 565 DN300 utilizzare la cartella ecoFIT SDR11
• Idonee per valvole a farfalla tipo 038/039/044/065 fino al DN250
• Per valvole a farfalla tipo 038/039/044/065 DN300; è richiesto l'adattatorespeciale ecoFIT **
SDR11
• Per valvole a farfalla da DN350 e superiori utilizzare cartelle ecoFIT SDR11
•
• Guarnizione profilata d20-d800: NBR, EPDM, FKM
• Guarnizione piana d20-d315: EPDM, FKM
• Gas 10 bar / Acqua 16 bar
• Si prega di fare riferimento al Tool Online: Collegamento flangiato perfetto - GF Piping Systems
(gfps.com)
* Saldatura per elettrofusione secondo DVS 2207 e EN 1555
** approvato FM 1613 - 15 bar
Formate

d Di DN PN Codice EUR SP Peso
(mm) (mm) (mm) (bar) (kg)
20 16 15 16 753 800 006 4,63 10 0,022
25 20 20 16 753 800 007 5,05 1 0,037
32 26 25 16 753 800 008 6,23 1 0,056
40 32 32 16 753 800 009 7,02 1 0,081
50 40 40 16 753 800 010 8,97 1 0,119
63 51 50 16 753 800 011 11,20 1 0,187
75 61 65 16 753 800 012 13,43 1 0,314
** 90 73 80 16 753 800 013 17,95 1 0,471
** 110 90 100 16 753 800 014 21,65 1 0,718
** 125 102 100 16 753 800 015 27,30 1 0,883
** 140 114 125 16 753 800 016 34,07 1 1,348
** 160 130 150 16 753 800 017 38,27 1 1,718
** 180 147 150 16 753 800 018 65,19 1 2,035
** 200 163 200 16 753 800 019 72,35 1 2,899
** 225 184 200 16 753 800 020 78,09 1 3,208
** 250 202 250 16 753 800 021 138,45 1 4,800
** 280 229 250 16 753 800 022 197,56 1 4,925
** 315 257 300 16 753 800 023 256,68 1 7,135
** 355 284 350 16 753 800 224 567,79 1 10,400
** 400 320 400 16 753 800 225 1.577,35 1 14,500
** 450 360 500 16 753 800 226 2.022,26 1 23,700
** 500 400 500 16 753 800 227 2.490,46 1 27,100
560 458 600 16 753 800 228 3.444,43 39,260
630 515 600 16 753 800 229 4.149,87 44,260
*** 710 581 700 16 753 800 030 4.856,51 1 56,400
*** 800 652 800 16 753 800 033 6.348,32 1 72,700

d D4 Q2 s2 b1 BD Tipo Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 41,0 1,9 7 27 A 85,0
25 62,0 2,3 9 33 A 90,5
32 61,0 3,0 10 40 A 91,5
40 61,5 3,7 11 50 A 94,5
50 62,0 4,6 12 61 A 90,0
63 69,0 5,8 14 75 A 98,0
75 66 89,0 6,8 16 89 B 125,0
** 90 78 103,0 8,2 17 105 B 140,0
** 110 100 114,0 10,0 18 125 B 160,0
** 125 114 125,0 11,4 25 132 B 170,0
** 140 127 147,0 12,7 25 155 B 200,0
** 160 151 147,0 14,6 25 175 B 200,0
** 180 158 170,0 16,4 30 183 B 200,0
tabella continua alla pagina successiva
85
