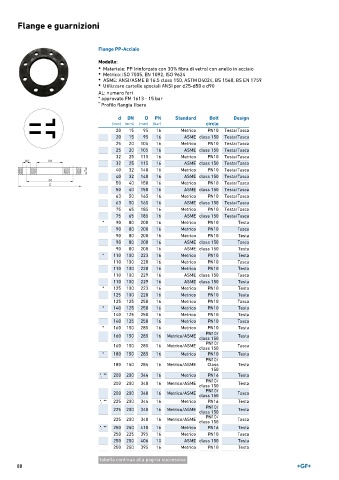

Page 88 - GEORGFISCHER - LISTINO 899

Flange e guarnizioni

Flange PP-Acciaio

Modello:
• Materiale: PP (rinforzato con 30% fibra di vetro) con anello in acciaio
• Metrico: ISO 7005, EN 1092, ISO 9624
• ASME: ANSI/ASME B 16.5 class 150, ASTM D4024, BS 1560, BS EN 1759
• Utilizzare cartelle speciali ANSI per d25-d50 e d90

AL: numero fori
* approvato FM 1613 - 15 bar
** Profilo flangia libera

d DN D PN Standard Bolt Design
(mm) (mm) (mm) (bar) circle
20 15 95 16 Metrico PN10 Testa/Tasca
20 15 95 16 ASME class 150 Testa/Tasca
25 20 105 16 Metrico PN10 Testa/Tasca
25 20 105 16 ASME class 150 Testa/Tasca
32 25 115 16 Metrico PN10 Testa/Tasca
32 25 115 16 ASME class 150 Testa/Tasca
40 32 140 16 Metrico PN10 Testa/Tasca
40 32 140 16 ASME class 150 Testa/Tasca
50 40 150 16 Metrico PN10 Testa/Tasca
50 40 150 16 ASME class 150 Testa/Tasca
63 50 165 16 Metrico PN10 Testa/Tasca
63 50 165 16 ASME class 150 Testa/Tasca
75 65 185 16 Metrico PN10 Testa/Tasca
75 65 185 16 ASME class 150 Testa/Tasca
* 90 80 200 16 Metrico PN10 Testa
90 80 200 16 Metrico PN10 Tasca
90 80 200 16 Metrico PN10 Testa
90 80 200 16 ASME class 150 Tasca
90 80 200 16 ASME class 150 Testa
* 110 100 223 16 Metrico PN10 Testa
110 100 220 16 Metrico PN10 Tasca
110 100 220 16 Metrico PN10 Testa
110 100 229 16 ASME class 150 Tasca
110 100 229 16 ASME class 150 Testa
* 125 100 223 16 Metrico PN10 Testa
125 100 220 16 Metrico PN10 Testa
125 125 250 16 Metrico PN10 Tasca
* 140 125 250 16 Metrico PN10 Testa
140 125 250 16 Metrico PN10 Testa
140 125 250 16 Metrico PN10 Tasca
* 160 150 285 16 Metrico PN10 Testa
160 150 285 16 Metrico/ASME PN10/ Testa
class 150
PN10/
160 150 285 16 Metrico/ASME Tasca
class 150
* 180 150 285 16 Metrico PN10 Testa
PN10/
180 150 285 16 Metrico/ASME Class Testa
150
*, ** 200 200 344 16 Metrico PN16 Testa
200 200 340 16 Metrico/ASME PN10/ Testa
class 150
PN10/
200 200 340 16 Metrico/ASME Tasca
class 150
*, ** 225 200 344 16 Metrico PN16 Testa
225 200 340 16 Metrico/ASME PN10/ Testa
class 150
PN10/
225 200 340 16 Metrico/ASME Tasca
class 150
*, ** 250 250 410 16 Metrico PN16 Testa
250 225 395 16 Metrico PN10 Tasca
250 250 406 10 ASME class 150 Testa
250 250 395 16 Metrico PN10 Testa
tabella continua alla pagina successiva
